變電站無人值守監控

變電站監控無線傳輸方案

1.方案背景

      變電站無人值守改造項目，需要涉及到溫濕度檢測和控制（空調及除濕機），智能周界阻擋報警系統、圖像監控系統、電子巡更系統入侵防盜檢測，電表參數采集及報警，采用無線ZigBee來實現系統的傳輸部分，具有抗干擾性強、毫秒級快速響應、上電即入網、結構靈活等特點。

      曉網電子的ZigBee數傳設備類WGT24系列產品，采用工業級設計，搭載曉網科技無線路由協議?；蚩焖賯鬏攨f(xié)議，已經成功應用于山西某變電站系統。

2.系統方案

      變電站內的設備通過485串口連接到ZigBee串口網關WGT2422Z-R，無線將數據發送出來，站內電腦連接串口網關，直接通過串口網關，收集分布在各處的數據，通過電力SCADA通信網絡進入電力系統的內部的操作站，整套系統無需布置線纜，實施起來非常方便。

3. ZigBee技術應用于變電站項目的優勢

      3.1 調制技術導致抗干擾性高

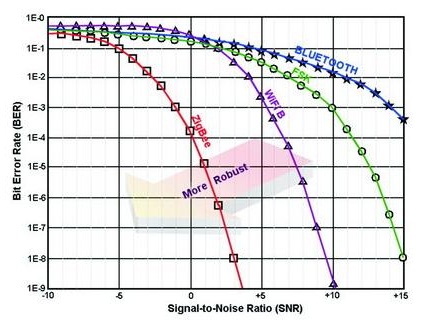

      ZigBee技術在變電站應用中，抗干擾性特別強，原因在于它使用的O-QPSK正交相移鍵控調制技術，并且使用DSSS直序列擴頻技術，使得其抗干擾能力是其他同等主流無線技術當中最強的，這個對比圖我們可以從圖 3 1中看出。

      ZigBee的傳輸速率為250Kbps，可以覆蓋串行通訊RS232RS485RS422的常用最大通訊速率115Kbps，接收靈敏度一般在-90dBm以下【此參數說明接收的最弱信號強度，越小越好】，通常是-95dBm，經過PA之后能達到-106dBm。

      3.2 快速組網通信避開區域性干擾

      ZigBee為適應快速休眠喚醒的網絡特點，它沒有連接的概念，因此實時性高；相比于藍牙和紅外和低頻RF【315/433Mhz】，ZigBee一個很大的特點是組網能力強，幾乎每個節點都具備路由的功能，這在距離擴展上起到很大的作用，數據源和數據終點之間，可以通過多達20級的中繼路由，每一級的轉發延時小于10ms。

      基于泛洪模式的路由協議，如曉網電子的WLT通訊協議，無需提前路由，冗余性相當高，當某個區域有強電磁波干擾時，網絡自動回通過未被干擾的區域節點進行路由，保證了通訊的可靠性。

4. 工程實例

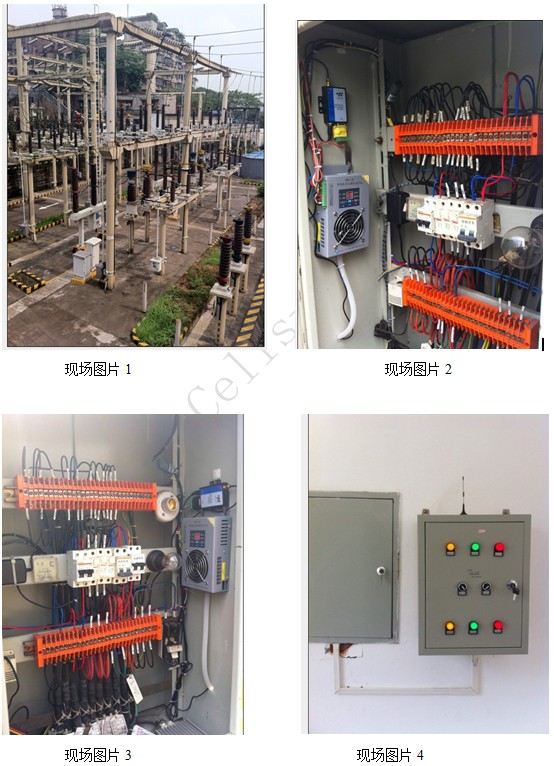

      山西某變電站項目使用曉網電子的網關WGT2422Z-R，進行變電站無人值守改造，室內外的設備直接使用RS485接口與網關相連，通過吸盤天線引至機箱外部，信號穿過林立的障礙物，構成暢通穩定的無線傳輸網絡。
