ZigBee無線串口RS485/RS232

如何快速將RS485/RS232/TTL串口等接口升級為無線傳輸

1、應用背景

      近代制造工業期，可編程邏輯控制器的發展特點是更加適應于現代工業的需要。這個時期發展了大型機和超小型機，普遍應用于制造業。由于這些遠程控制、監視和安裝方便的要求，使PLC逐步向無線通訊傳輸為主的產品發展，PLC廠家在原來CPU模板上提逐漸增加了各種通訊接口、現場總線技術，以解決PLC的無線通訊技術，使PLC的應用范圍越來越廣泛，更具有穩定可靠、功能齊全、應用靈活方便、操作維護方便的優點。

2、系統拓?fù)浣Y(jié)構

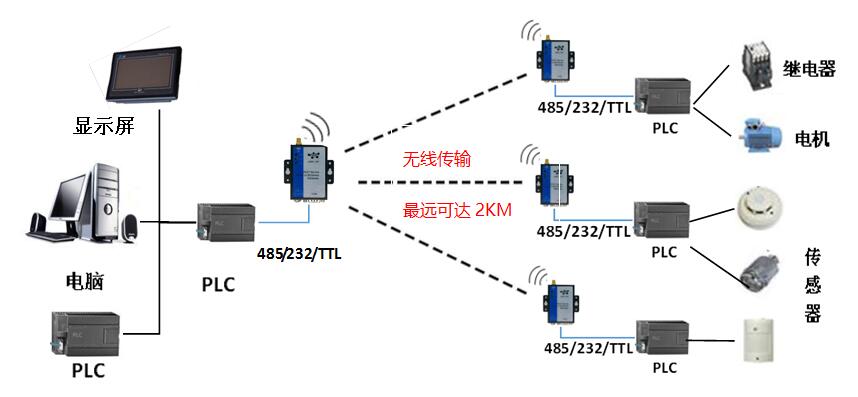

      整個系統框架主要由PLC控制器和曉網科技的ZigBee轉485/232/TTL串口網關設備組成，根據PLC的總線串口選擇相匹配的ZigBee串口網關總線相連接，PC機或PLC控制器發送指令、數據到遠處的電機或各種傳感器，將通過串口網關進行協議轉換，轉換為ZigBee信號進行無線傳輸至另一端的串口網關，再到PLC終端應用層，實現指令數據的無線控制、傳輸。

3、系統組成

      ZigBee轉485/232網關的作用是實現ZigBee信號和總線串口協議相互轉換，進行無線通訊，可以跟各種總線串口的控制器設備相連接，此設備是曉網電子的標準產品，無需再次開發，并有視距距離500米、2500米大小功率傳輸可供客戶選擇。

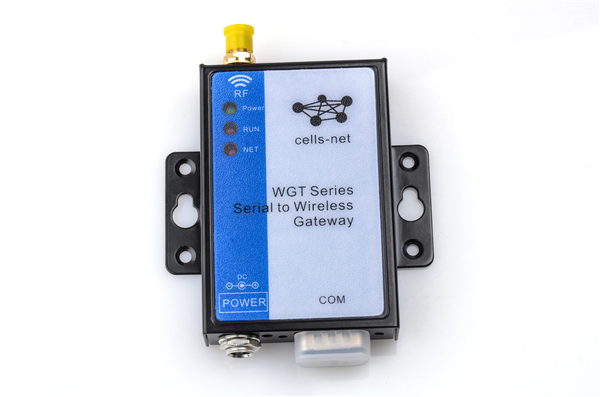

WGT2422Z-R是一款串口ZigBee網關設備，用戶無需開發即可完成無線轉串口功能。通過底部撥碼開關的切換，可以實現RS232/RS485接口到2.4GZigBee的透明轉換，射頻端輸出功率最大為+22dbm，視距傳輸距離2500米@5dbi天線。

■  通訊距離：100米（室內）； ■  通訊接口：RS485或無線ZigBee； ■  輸入電壓：DC 6-24V； ■  功  耗：0.48W（40mA@12V）； ■  工作溫度：-25℃ ~ +75℃；
