工業4.0智能制造監控系統

基于ZigBee技術的自動化設備監控管理系統

1.應用背景

      在國務院倡導信息化帶動工業化的背景下，企業的信息化建設不斷深入。各行各業都加快了信息網絡平臺的建設，龍頭企業更是實現了工廠的智能化管理，成為先進的新興應用平臺的領頭。

自動化設備（壓鑄機，CNT機床等）監控管理系統就是智慧工廠背景下最核心的組成系統，系統的基本組成功能有：設備生產產品計數、生產設備產能不足報警、生產設備器件更換記錄、生產設備故障檢測報警等。只有維護好生產線上的生產設備才能確保產品工藝要求、只有生產線上每個生產設備協調管理好，才能真正發揮最大的生產效率，鞏固生產線上設備生產力，提升企業市場競爭力。

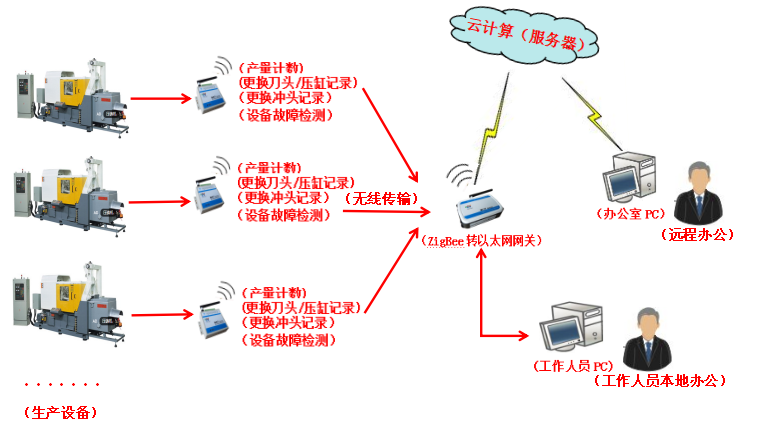

2.系統拓撲結構

      自動化設備監控管理系統采用曉網科技ZigBee無線IO傳輸設備集成于工廠機械設備中，通過感知機械設備的脈沖信號變化來統計、采集工廠機械設備的運行狀態及生產數據。再通過曉網科技ZigBee無線IO傳輸設備進行無線通訊，實現實時數據透傳、控制。后臺上位機管理軟件、系統服務器，用于對數據管理存儲、分析，以實現智慧工廠控制系統各個子系統的控制功能。

3.系統分析

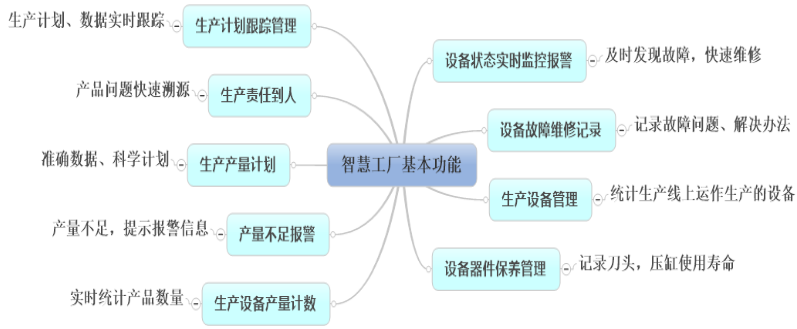

3.1 功能組成

3.2 硬件組成

ZigBee無線IO設備：

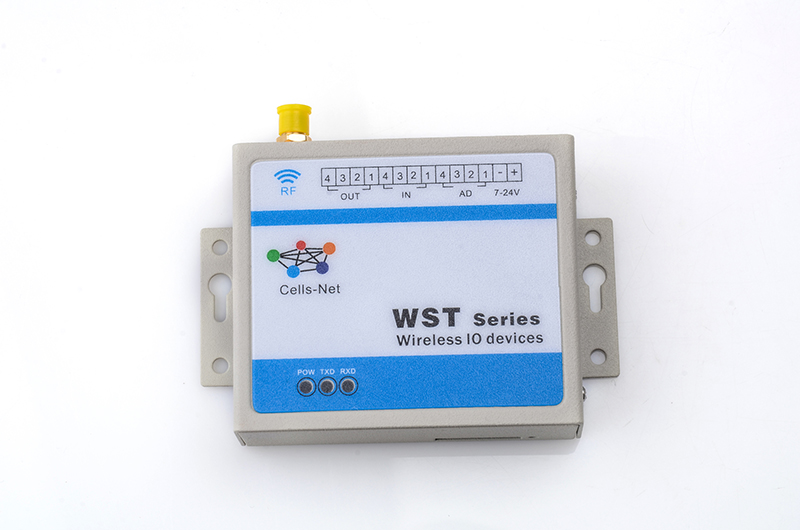

      WST2422Z無線IO設備可成對使用，具有四路標準工業級AD采集輸入端口，4路數字寬壓型（0~24V）輸入端口和4路大電流數字輸出，可應用于各種有線改造項目。

■  輸出功率：  -20至+22dBm
■  供電電壓：  7~24V
■  數字接口：  UART,GPIO,AD
■ AD接口數目: 2路18位AD，作為電壓檢測時范圍0~5V，作為電流檢測時范圍4~20mA
■  數字量輸入：4路，電壓范圍0~24V
■  數字量輸出：4路，電壓范圍0~24V
■  尺   寸： 76×82mm

以太網網關：

      網轉Zigbee網關的作用是實現zigbee信號和互聯網信號的相互轉換，通過TCP/UDP方式開發，無縫的接入計算機。此類設備也是曉網電子的標準產品，無需再次開發。

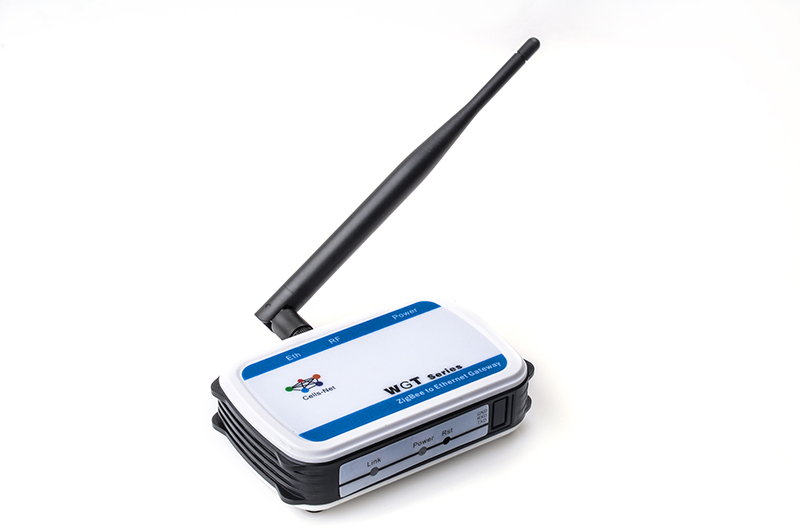

      WGT2422Z-E是曉網電子科技有限公司推出的以太網到ZigBee的轉換網關，可實現無線ZigBee到以局域網及互聯網的接入，該產品配置簡單，網絡功能強大。

■   型號：ZigBee轉以太網網關WGT2422Z-E
■   ZigBee無線傳輸速率：250Kbps、500Kbps 和 1Mbps 可選；
■   發送功率：-50dBm ~ +22dBm 可選；
■   射頻特性：輸出功率：+22dBm，接收靈敏度：-106dBm，鏈路預算：128dBm
■   以太網接口：RJ45,10/100M自適應；
■   接口保護等級：內建2kV浪涌保護；
■   支持協議：ETHERNET、ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、DNS
