ZigBee 5公里遠距離傳輸方案

5公里ZigBee無線模塊在輸電網絡中的應用

1.應用背景

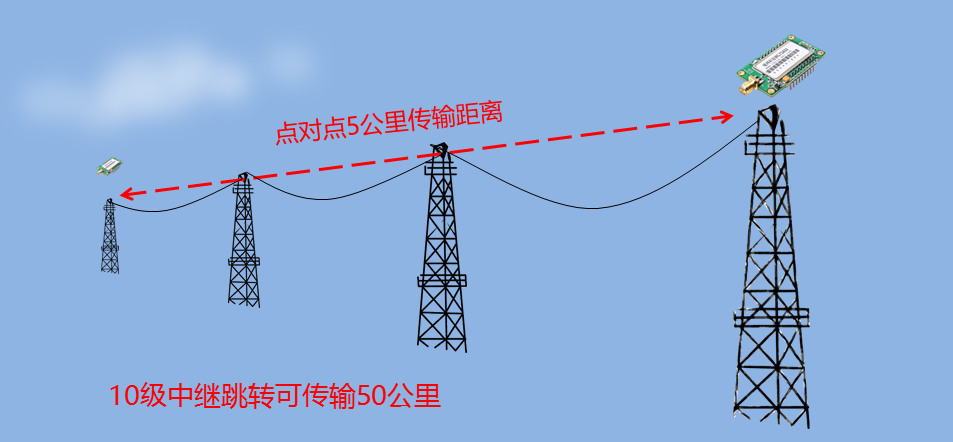

      在輸電線電塔監控系統中，需要使用遠距離無線傳輸GPRS設備除了需要付費通訊之外還存在結構復雜，容易損壞的狀況。實現如此遠距離的無線通訊，可以使用增強型的ZigBee模塊，曉網科技WLT2433模塊，視距傳輸可達5公里。

2.傳輸系統構成

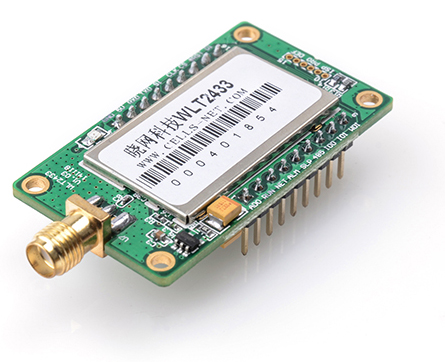

      為實現這個應用，需要使用曉網科技的大功率ZigBee模塊WLT2433，它具有140dbm的鏈路預算，配合不同的天線，可實現最遠6公里（@18dbi定向天線）的傳輸距離。

	■  輸出功率：  -20至+33dBm ■  供電電壓：  5.0V ■  視距傳輸距離: 4500米@5dbi天線 ■  無線傳輸速率：250Kbps； ■  功耗：發送峰值功率9W（1.8A@5V），接收功率                1.4W（280mA@5V）；  ■  尺   寸： 27×48mm

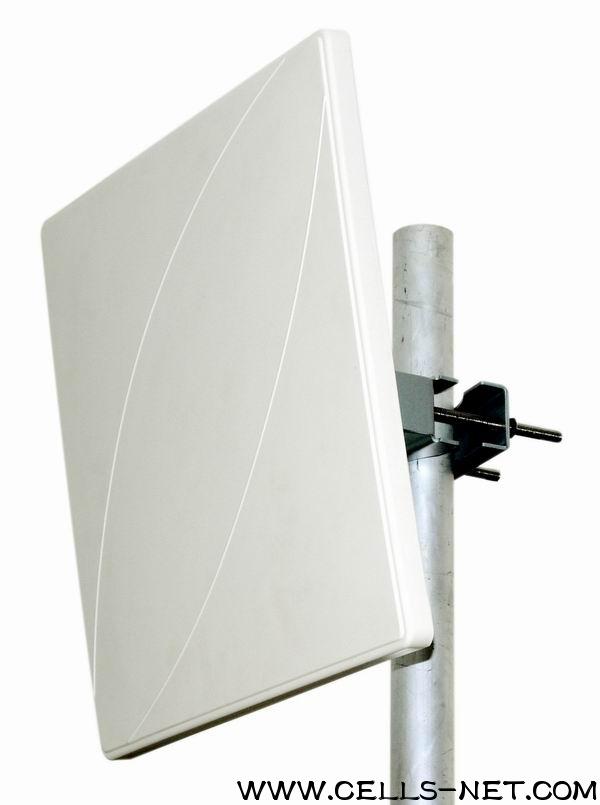

	■   型號Model  CSA-2400BP120d12 ■   頻率范圍Frequency range-MHz   2400-2500 ■   帶寬Bandwidth-MHz 100 ■   增益Gain-dBi  12、14、16 ■   最大功率Maximum power-W 100 ■   尺寸Dimensions-mm 600X180X80（12dbi） 1100X180X80（14、16dbi） ■   重量Weight-kg 3（12dbi）6（14、16dbi） ■   抗風強度Rated Wind Velocity-m/s 60 ■   接頭型號Connector N座 N male
