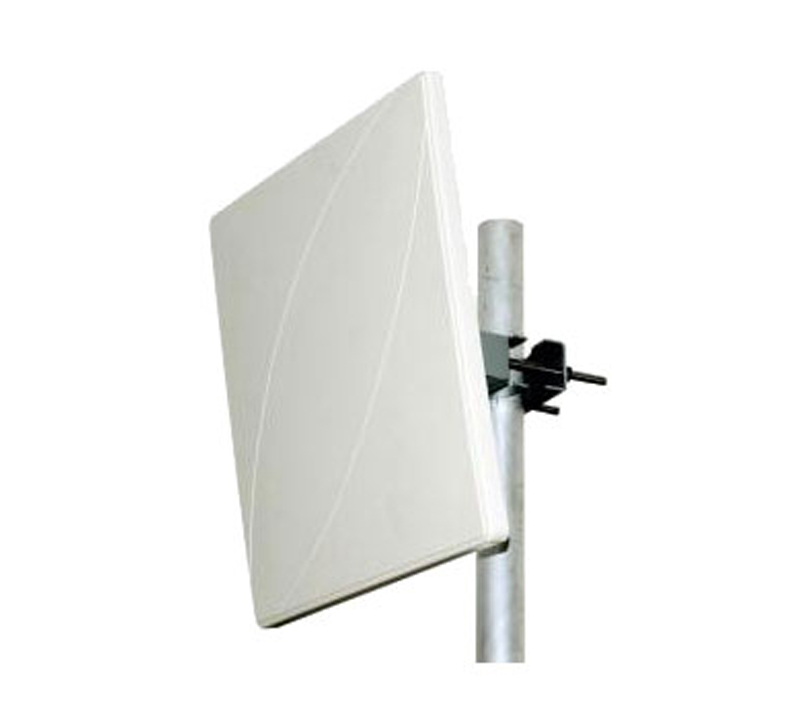

ZigBee定向天線

ZigBee定向天線

  • 型號Model：CSA-2400BP120d12
  • 頻率范圍Frequency range-MHz：2438~2500
  • 帶寬Bandwidth-MHz：100
  • 增益Gain-dBi：12、14、16
  • 電壓駐波比VSWR：≤1.5
  • 標稱阻抗Nominal impedance-Ω：50
  • 極化方式Polarization：垂直Vertical
  • 最大功率Maximum power-W：100
  • 重量Weight-g：3（12dbi）6（14、16dbi）
  • 接頭型號Connector：N座 N male
  • 水平面波瓣寬度Horizontal Beamwidth-°：120（12dbi） 120（14dbi） 90（16dbi）
  • 垂直面波瓣寬度Vertical Beamwidth-°：15（12dbi） 7（14dbi） 7（16dbi）
  • 前后比F/B Ratio-dB：≧25
  • 抗風強度Rated Wind Velocity-m/s：60
  • 支撐桿直徑Mounting Mast Diameter-mm：Ф35~50

      2.4Ghz定向天線是專門針對ZigBee無線通訊使用，定向天線意味著使用時，具有明顯的指向性。室內(nèi)應用天線增益有12dbi、14dbi、16dbi三種規(guī)格，需要注意到是，天線增益不是越大越好，增益越大，傳輸距離越遠，輻射面角度越窄，意味著需要更多的調(diào)整傾斜度。




標簽:  ZigBee定向天線
型號Model：
CSA-2400BP120d12
頻率范圍Frequency range-MHz：
2438~2500
帶寬Bandwidth-MHz：
100
增益Gain-dBi：
12、14、16
電壓駐波比VSWR：
≤1.5
標稱阻抗Nominal impedance-Ω：
50
極化方式Polarization：
垂直Vertical
最大功率Maximum power-W：
100
重量Weight-g：
3（12dbi）6（14、16dbi）
接頭型號Connector：
N座 N male
水平面波瓣寬度Horizontal Beamwidth-°：
120（12dbi） 120（14dbi） 90（16dbi）
垂直面波瓣寬度Vertical Beamwidth-°：
15（12dbi） 7（14dbi） 7（16dbi）
前后比F/B Ratio-dB：
≧25
抗風強度Rated Wind Velocity-m/s：
60
支撐桿直徑Mounting Mast Diameter-mm：
Ф35~50
