ZigBee模塊在智能傳感器中的典型應用

ZigBee模塊 網絡中，存在著三種設備類型：協調器、路由器、終端設備。其中，協調器是整個網絡的中心，負者對整個ZigBee 網絡的搭建和維護，每個ZigBee 網絡中，必須有一個協調器，且只能存在一個協調器；路由器在網絡中充當信息中繼的功能，支撐著網絡信息的擴展和維護工作。在ZigBee 網絡路由和網絡自組織上發揮著不可替代的作用；終端是最為簡單的網絡設備，負者加入網絡，且只能與其父節點進行通信，是ZigBee 網絡中唯一支持低功耗的設備類型。

1.2特點

ZigBee具有如下特點：低功耗、、自組網、成本低、時延短、網絡容量大、高穩定、高安全。

2.ZigBee在智能傳感器中的典型應用

ZigBee網絡主要應用于短距離、低數據速率、高安全、網絡動態性高、實時性要求不高、安裝維護簡單和擴展性強的控制場合。

2.1智能家居

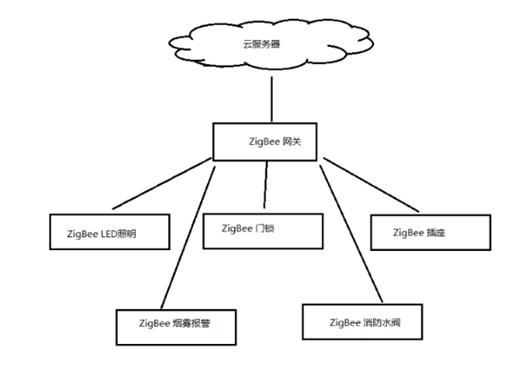

在基于ZigBee技術的智能家居應用中，每個ZigBee模塊節點模塊都嵌入到智能家居控制系統中的傳感器設備中，ZigBee協調器與家用路由網關結合，將ZigBee節點通過協調器網關連接到云服務器，用戶可通過電腦，或者移動終端進行遠程監督與控制。系統示意框圖如下所示：

2.2農業大棚控制

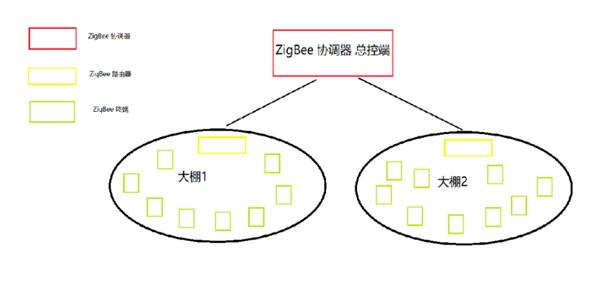

基于ZigBee模塊 的智能農業大棚控制系統，每個大棚可當成一個分支網絡（由一個ZigBee路由器和多個ZigBee終端）。ZigBee 終端負責定時采集大棚內的狀態（比如溫濕度等信息），根據相關狀態按照預設定的要求加溫和加濕處理，并上傳到ZigBee路由器，再由路由器上傳至ZigBee 協調器總控端，進行統一監控和管理。系統示意框圖如下所示：

3. 展望

ZigBee聯盟于2002年10月發起成立，2004年12月ZigBee 1.0標準(又稱為ZigBee 2004)敲定，隨后，ZigBee 2006 ，ZigBee 2007 不斷進入市場，到今天的ZigBee 3.0 。ZigBee 技術被不斷優化，不斷適應物聯網潮流的發展，以MESH 網絡的拓?fù)浣Y(jié)構進軍物聯網領域，并以自己獨特的優勢在物聯網領域獨領風騷。在ZigBee 技術的發展中，自組織，低功耗，MESH 擁有得天獨厚的優勢，支撐著它在物聯網領域越走越遠。而隨著物聯網時代的發展，ZigBee 3.0技術孕育而生，成為物聯網的一顆新星。ZigBee 3.0 被譽為低功耗WIFI，其完全兼容IP，使得改變了ZigBee “私有局域網”的性質，而且ZigBee 3.0具有開放性和普遍性，在未來物聯網領域會得到更多更為廣泛的發展。
