NB-IoT整體網絡架構是由哪些方面組成呢

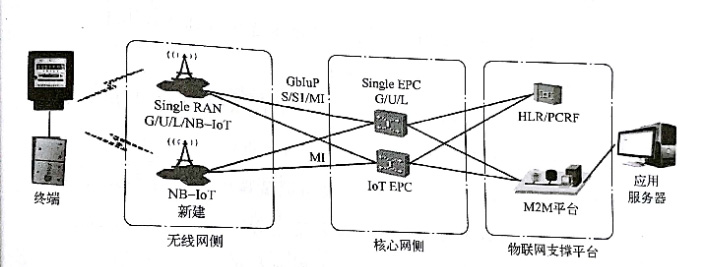

　NB-IoT整體網絡架構主要分為5部分：終端側、無線網側、核心網側、物聯網支撐平臺及應用服務器。

其中終端側包括實體模塊(如水表、煤氣表)、傳感器、無線傳輸模塊。

　　無線側包括兩種組網方式，一種是Single RAN(Single Radio Access Network，整體式無線接入網)，其中包括2G/3G/4G以及NB-IoT無線網；另一種是NB-IoT新建。

　　核心網側網元包括兩種組網方式，一種是整體式的演進分組核心網(Evolved Packet Core,EPC)網元，包括2G/3G/4G核心網；另種是物聯網核心網。

　　物聯網支撐平臺包括 HLR (Home Location Register,歸屬位置寄存器）、PCRF（Policy Control and Charging Rules Function,策略控制和計費規則功能單元)、M2M(Machine to Machine，物聯網)平臺。

　　終端側主要包含行業終端與NB-IoT模塊，其中，行業終端包括：芯片、模組、傳感器接口、終端等，NB-IoT模塊包括無線傳輸接口、軟SIM裝置、傳感器接口等。

　　無線網側作為通道，計劃采用多模設備逐步開通NB-IoT、eMTC及FDD-LTE多模網絡，通過新建實現。

　　核心網側通過IoT EPC網元，以及GSM、UITRAN、LTE共用的EPC，來支持NB-IoT和eMTC用戶接入；核心網負責移動性、安全、連接管理，支持終端節能特性，支持擁塞控制與流量調度以及計費功能。

　　業務平臺有自有平臺，也可以接入第三方平臺，支持應用層協議棧適配，終端設備、事件訂閱管理、大數據分析等。

　　上述整體網絡架構解決方案可分兩階段進行：

　　第一階段，實現端到端服務：終端側、無線測、核心網、應用平臺的無縫連接，積累物聯網端到端綜合解決方案的經驗。

　　第二階段，積累業務運營經驗：通過核心網與業務支撐系統(Business and Operation Support System，BOSS)的對接、核心網與物聯云平臺的對接、業務支撐網與物聯云平臺的對接、物聯云平臺與應用服務平臺的對接、網管與現網的融合等，積累業務運營的實踐經驗。
