zigbee模塊在油田監測系統的組成部分

　　為開采石油，按油田開發規劃的布井系統所鉆的孔眼，石油由井底上升到井口的通道，油井是油田最小的生產單位，大大小小的油田是由這些成百上千，相距幾十米到幾百公里的油井組成。即時掌握油井的各種參數，想要了解油井的運行情況，對油田安全高效的生產至關重要。傳統的采用人工采集這些數據，效率低，不能準確及時，并對工作人員的安全構成極大威脅。

　　基于802.15.4/ZigBee技術的無線傳感器網絡的油井監測系統，采用大量傳感器無線組網傳輸?shù)姆绞剑耆珨P棄了傳統的單一使用有線、數字電臺監控油井的方法。使設備費用投入大及運營成本高，維護難度大的問題得到徹底的解決。大大提高了系統的穩定性，施工方便，并實現油井井場內無線化。

　　系統組成：

　　終端數據采集器：油井工作狀態傳感器主要有溫度傳感器，電壓傳感器，電機電流傳感器，被監控開關斷/合傳感器，載荷傳感器、角位移傳感器（或脈沖發生器）、監控器、電參量傳感器等，它們將油井的工作狀態變換成對應的電壓或電流值通過ZigBee通信模塊送至采油場監控中心。

　　無線通訊設備

　　由于油田的磕頭機本身結構設計相對嚴緊，如果采用有線來傳輸線數據的話，那將對磕頭機的正常工作帶影響，而布線麻煩。

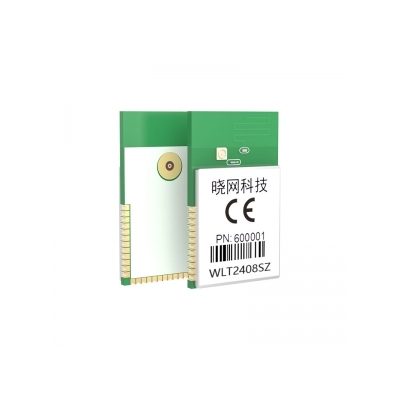

　　鑒于采集器的接口和設備的工作環境等多種情況的要求，zigbee收發模塊，金屬外殼設計，它具有體積小、功耗低、配置使用簡單、即插即用，安裝方便。

　　監控中心

　　采油場監控中心一般設置在礦部、隊部或其它監控調度部門，監控中心有兩種接入方式，第一種，直接網絡接入，網絡接入可以是專張、ADSL、光纖等多種方式；第二種，采用zigbee收發模塊接入。

　　系統總結構

　　根據油井的分布規律系統采用ZigBee模塊技術和其他無線技術結合。由于油井一般是成群分布，單一油井和其他油井相距交遠的情況不多。在井場內部和井群內部由ZigBee終端節點，路由節點，協調器節點組成一個無線網。整個系統的網絡總架構有兩種方式，第一種，中心監控端采用有線網絡接入，然后整個井群的數據經GPRS/GSM傳回給監控中心.
