RFID超高頻讀寫器的范圍在現代應用的非常廣泛,比如智能交通/圖書管理/物流管理/資產管理/供應鏈等等,今天主要介紹讀寫模塊,讀寫模塊是整個RFID系統中重要的組成部分之一,由收發射頻模塊、控制模塊、天線和接口電路組成,讀寫器通過接收電子標簽發出的無線電波接收讀取數據。其基本原理是利用射頻信號和空間耦合(電感或電磁耦合)傳輸特性,實現對被識別物體的自動識別。
讀寫器首先通過天線向標簽發射出電磁波,標簽從電磁波中提取工作所需要的能量,電磁波遇到標簽等目標后并發生后向散射一部分電磁波到閱讀器,閱讀器接收解調后向散射電磁波信號以獲得標簽的數據信息.它首先是一個雙向通信過程:一條鏈路為讀寫器到標簽的信號,另外一條鏈路為標簽到讀寫器的信號,只有兩條鏈路都獲得通信成功,射頻設備才算完成了一次有效通信,因而系統實際識別距離由最短的一條鏈路通信路徑距離決定。
基于FPGA RFID讀寫器可分為3個模塊:FPGA最小系統、USB串行總線接口電路、RF信號收發電路。FPGA最小系統包含F(xiàn)PGA現場可編程邏輯陣列、JTAG配置電路、系統時鐘電路、數據存儲電路、顯示電路、電源電路。RFID讀寫器控制核心用Altera公司Cyclone系列的EP1C3T144芯片。由于FPGA基于SRAM技術,下載配置芯片用Altera公司配套的EPCS1,下載模式采用JTAG模式,20 MHz有源時鐘晶振,0.3寸共陰數碼管,外接5 V直流電源,經兩級LM1085轉換為3.3 V和1.5 V電壓,為FPGA內核和引腳供電。
數據存儲芯片選用Catalyst公司CMOS技術芯片EEPROMCAT24WC02,通過I2C總線與FPGA連接。USB串行總線接口芯片采用南京沁恒公司的USB通用接口芯片。RF信號收發模塊選用Chipcon公司的SmartRF03技術和0.18μm CMOS工藝的CC1100芯片作為微波信號收發前端,通過SPI總線與FPGA連接。
在RFID系統中,讀寫器是連接射頻標簽和PC機客戶端的核心,通過對讀寫器命令操作,實現用戶數據修改、存儲等操作。RFID讀寫器與標簽數據傳輸可以分為從讀寫器到標簽前向鏈路和標簽到讀寫器后向鏈路,前向鏈路與后向鏈路采用半雙工方式通信,數據傳輸采用ASK調制,前向鏈路采用PIE碼,后向鏈路采用Miller碼,系統采用CRC-16校驗碼和特殊防沖突算法保證讀寫正確。

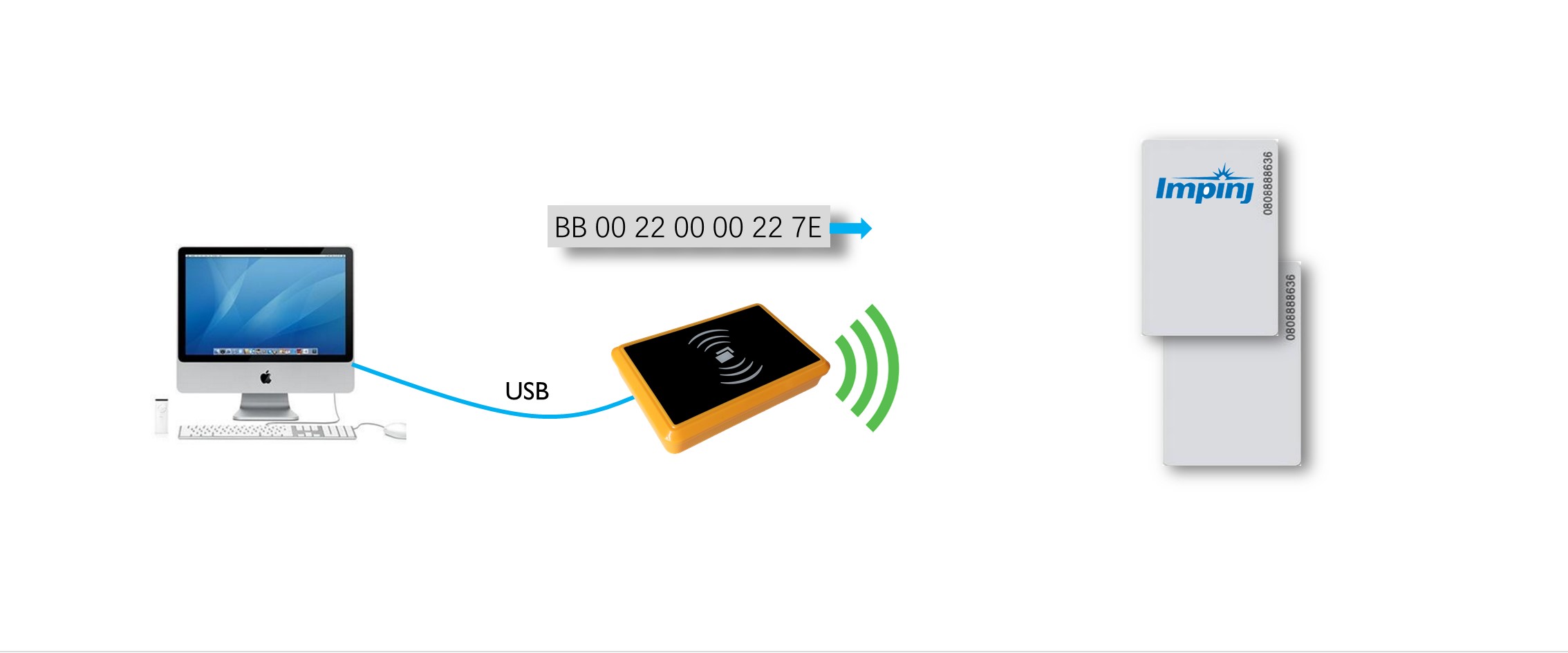

RFID通信可分為2步:閱讀器首先獲得在輻射范圍內標簽ID號,然后對ID號符合要求的標簽進行讀寫相應操作。讀寫器與上位機USB數據通信,通過USB設備枚舉完成HID人機接口設備識別和數據讀寫。
