UWB定位系統

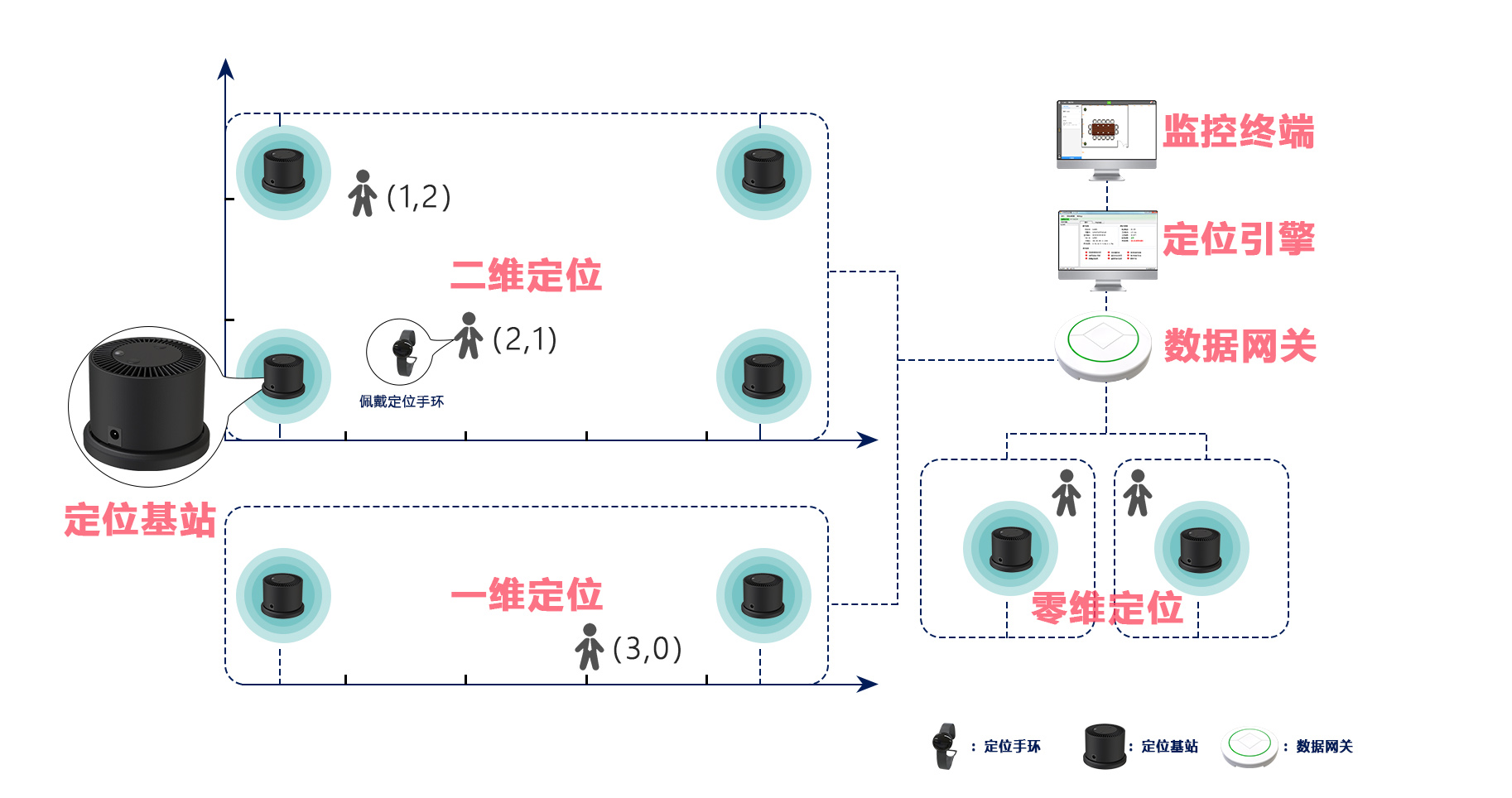

廣州曉網科技推出基于UWB的電網人員安全定位、養老院人員定位、井下人員定位、隧道人員定位、兒童游樂園人員定位，醫院人員定位，景區人員定位解決方案，實現了人員的實時定位；電子圍欄的逗留報警，越界報警；工作考勤；巡檢巡查；物資盤點；等功能。系統拓撲圖如下所示：

零維定位：一個定位基站對標簽實現存在感應檢測，可應用于封閉房間、坑洞內。西安三星水池、成都檢修段等。

一維定位：兩個定位基站對標簽實現距離定位，可應用于隧道、綜合管廊、走廊、園區道路。廈門管廊、橫琴管廊、西寧管廊、鄭州地鐵等。

二維定位：四個定位基站對標簽進行坐標定位，可應用于化工廠、高鐵站、變電站等。

uwb定位系統架構

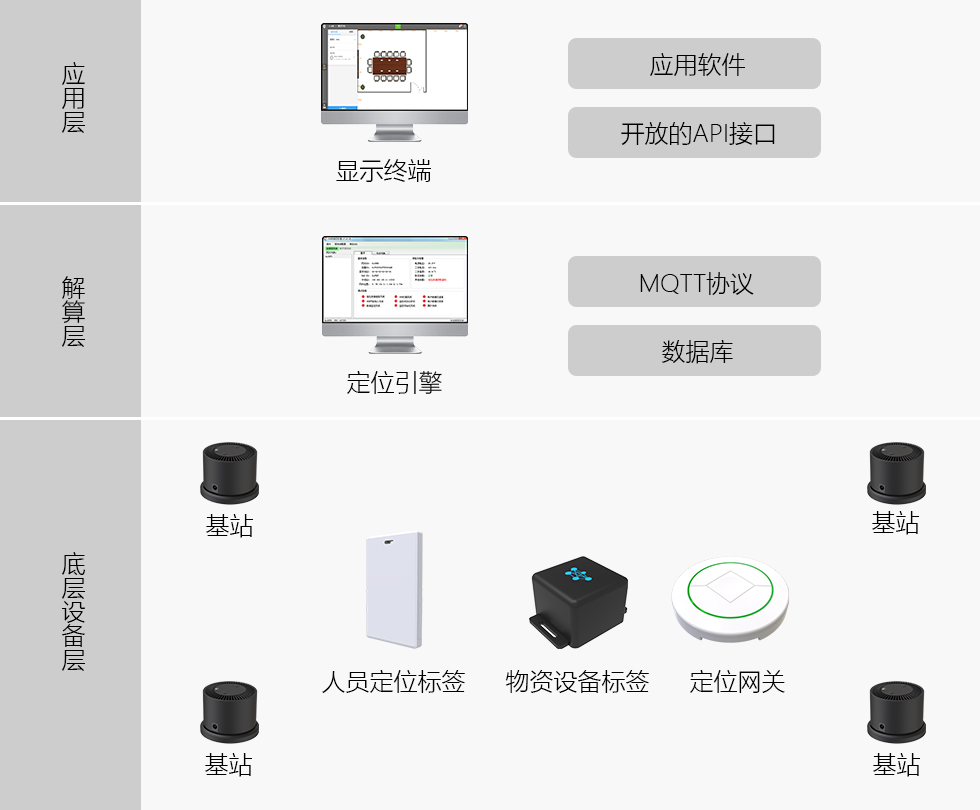

UWB定位系統架構：如下圖所示，包括UWB基站，UWB標簽，UWB網關，UWB定位引擎算法，UWB定位軟件等。

uwb定位系統構成

UWB定位基站

室內定位基站是室內定位系統的組成部分，定位基站分布于場景區域的幾何邊緣，并對該區域進行信號覆蓋，室內定位基站主要功能就是探測標簽的數據信息并上傳至服務器進行匯總分析。

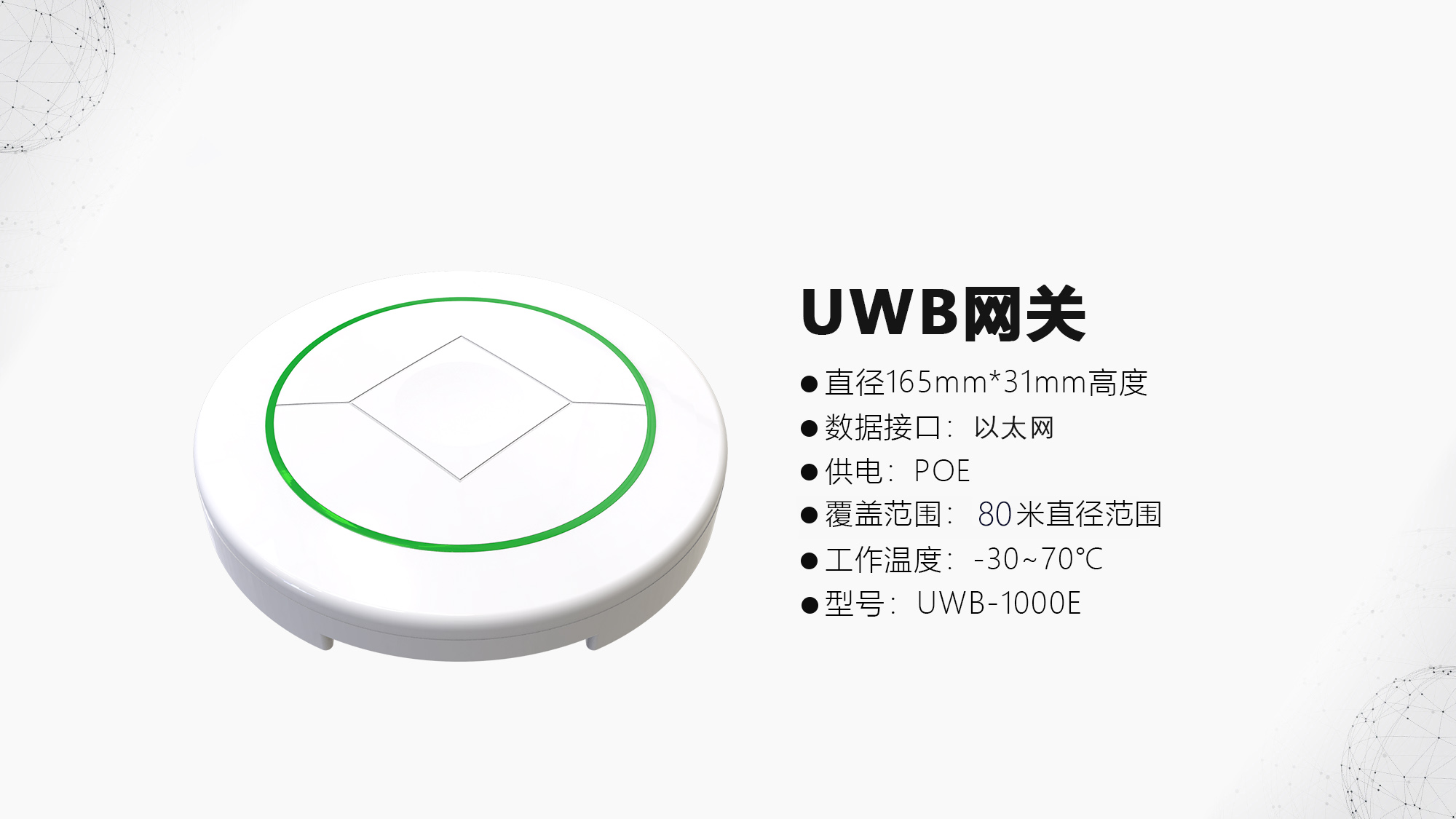

UWB定位網關

收集定位標簽發送的坐標信息，通過以太網將數據發送給定位引擎。

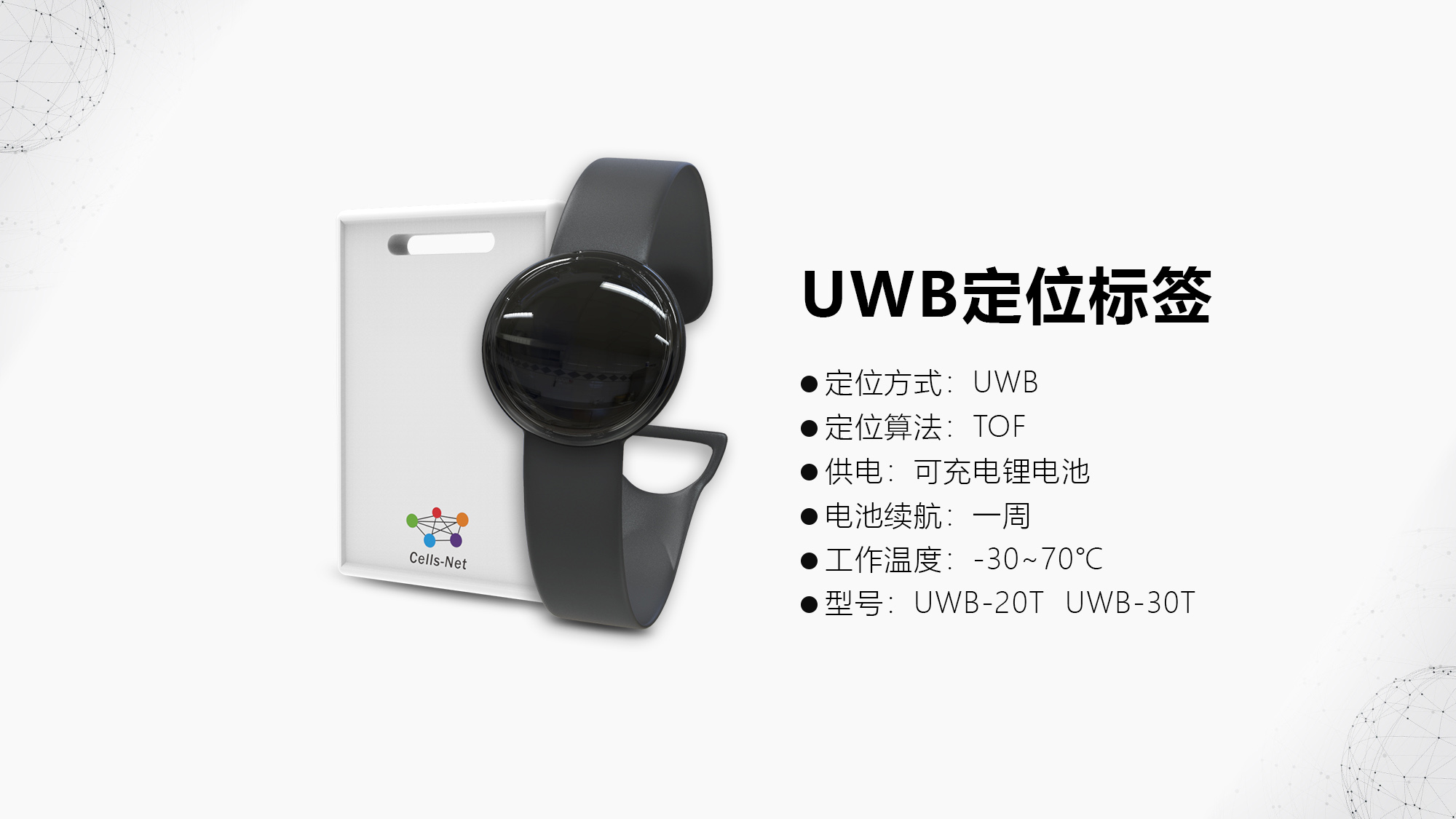

UWB定位標簽

定位標簽分為人員定位標簽和資產定位標簽，待定位人員或資產上佩戴或安裝曉網內定位標簽。標簽發射UWB信號，與基站相互通信，確認坐標軸數據，使標簽自身被定位。

定位引擎

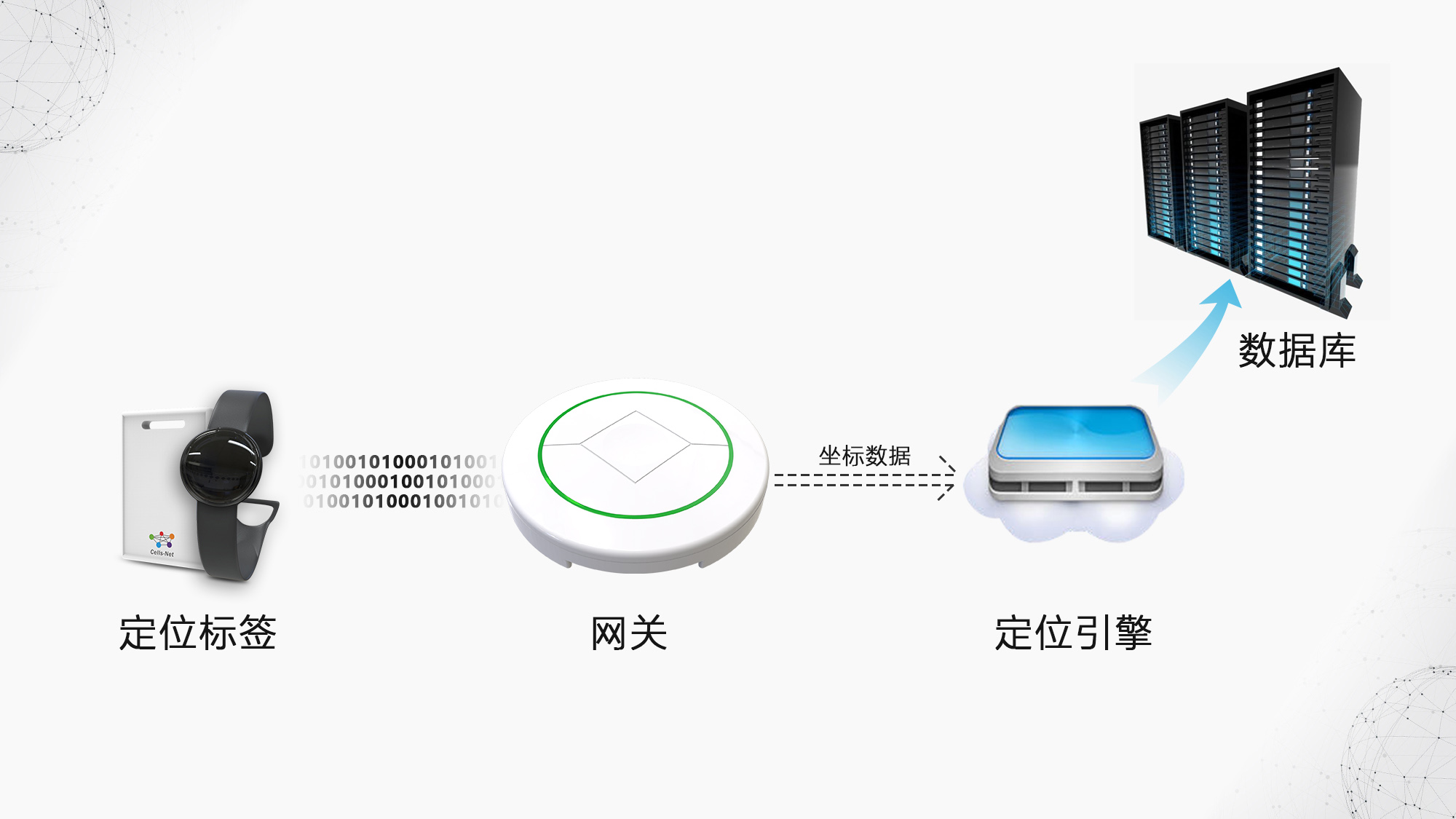

定位標簽實時將原始數據發送到曉網數據網關，數據網關將收集到的數據發送給定位引擎 (位于本地服務器或通過MQTT發送到云端)。定位引擎運行定位算法，實時計算出帶定位標簽的坐標位置。

方案優勢

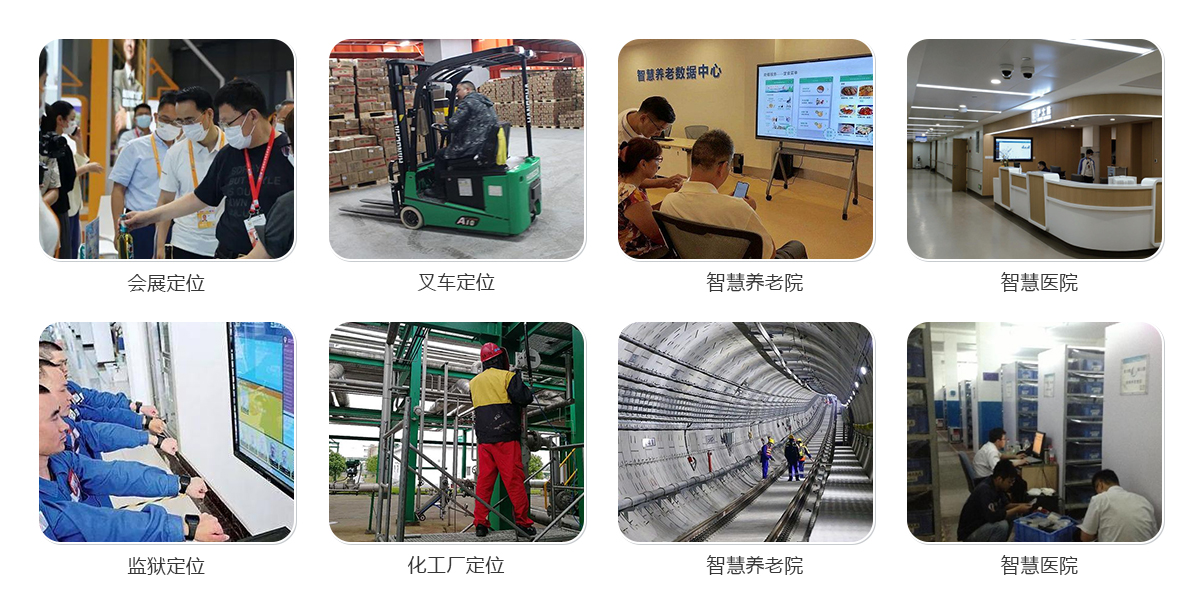

UWB定位系統的應用場景

UWB定位系統可應用于監獄人員定位、養老院定位、物流倉儲行業、施工人員定位、4S店客流分析、地下礦道和隧道人員定位、物資定位、發電廠電站、智慧工廠、石油化工廠人員定位等。

UWB定位系統后臺管理軟件介紹

提供實時顯示等基礎功能以及各種拓展功能，用戶可根據實際需要任意選擇搭配拓展功能。

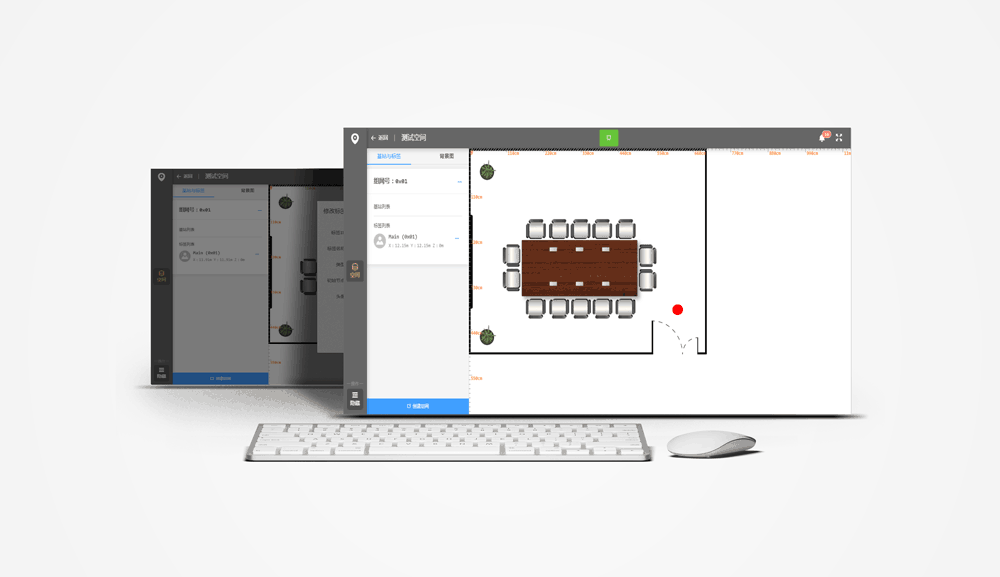

人員實時定位

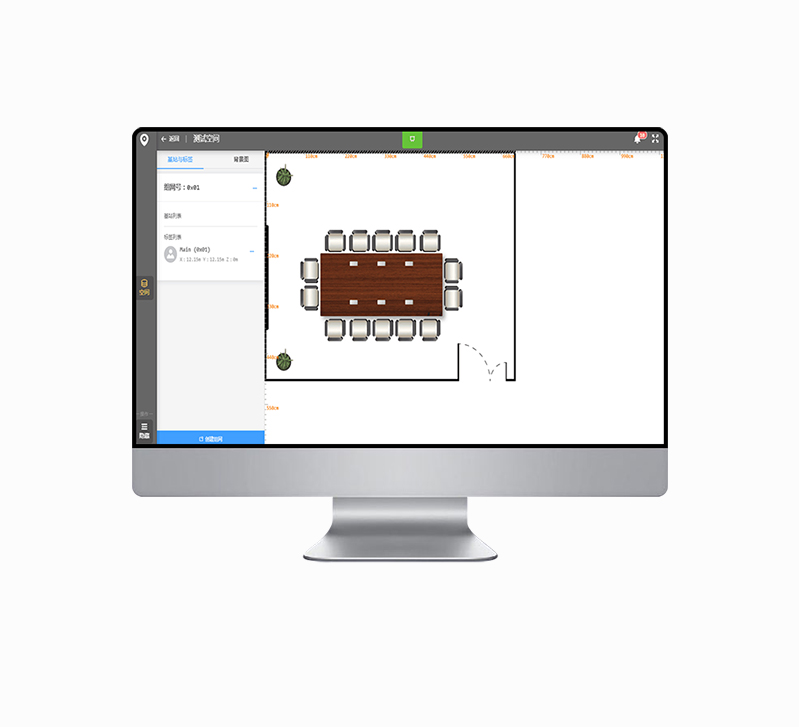

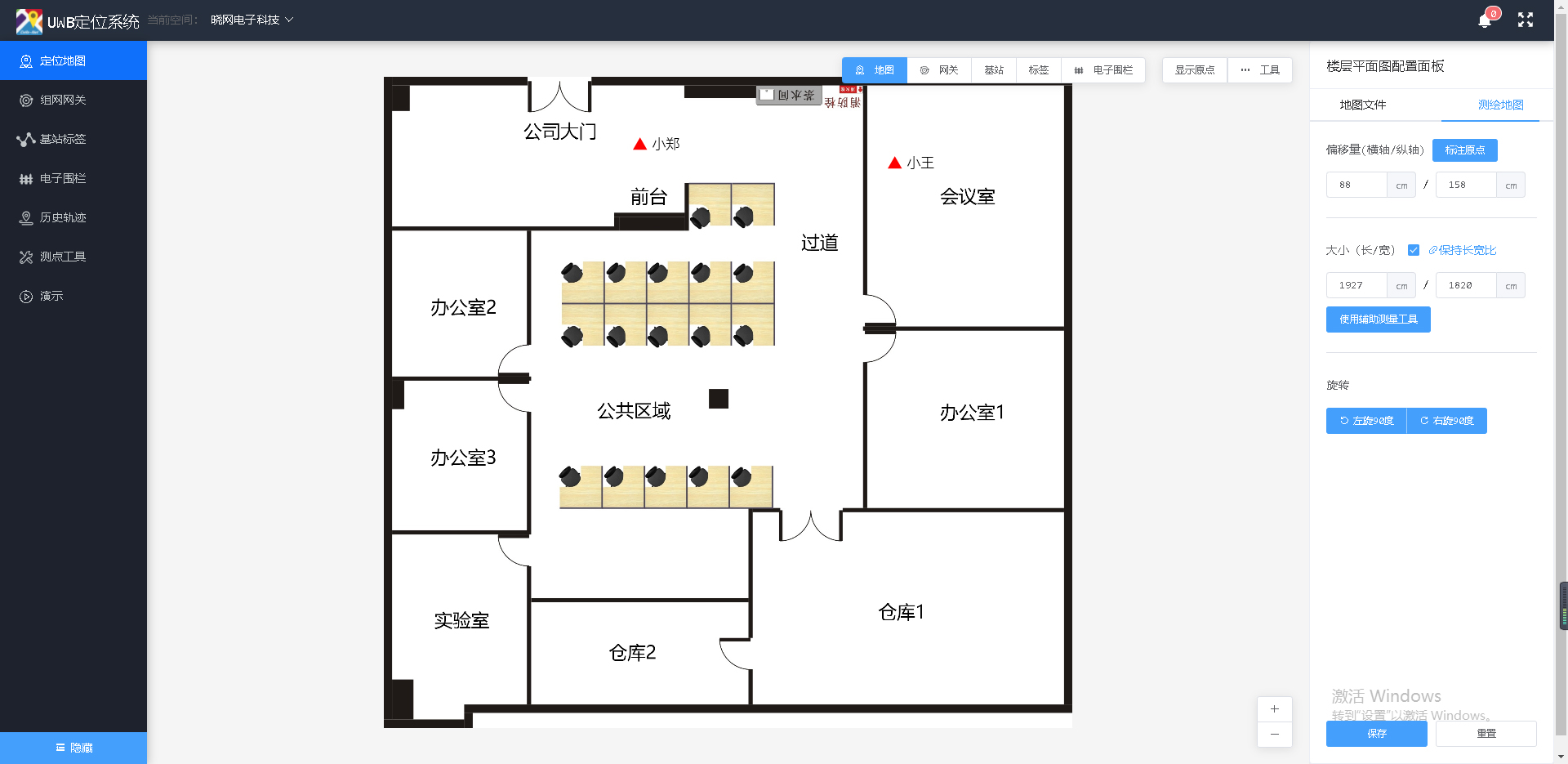

在后臺管理界面實時顯示人員、物品位置定位信息，點擊彈出顯示詳情信息，一鍵查看在線、離線人員、物品，電量監控。

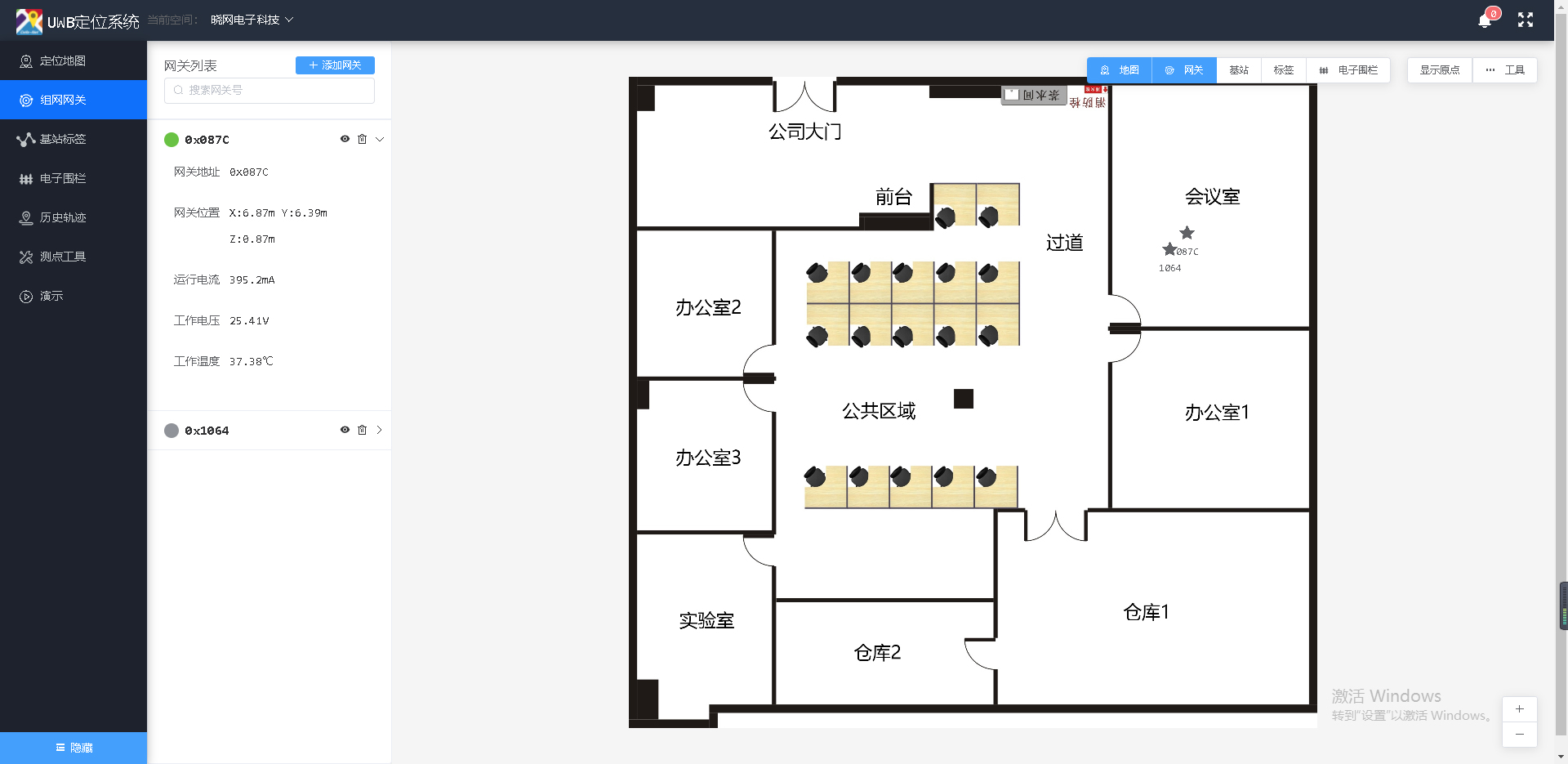

定位網關遠程監控

可以在系統中實時查看網關狀態信息，實現網關的遠程監控

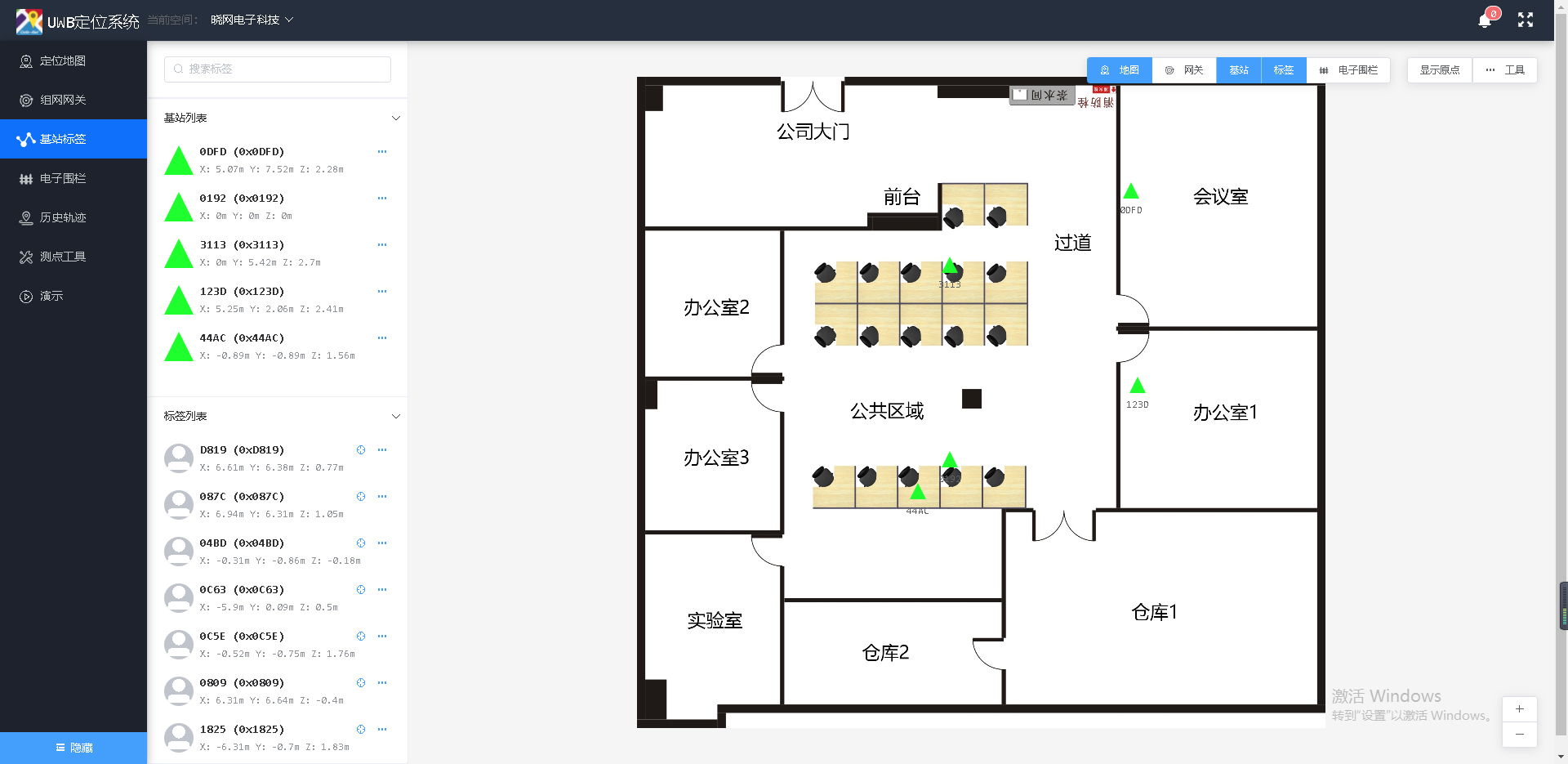

在線配置UWB基站

在系統中實現基站位置的快速配置，查看標簽位置信息，可以遠程下發配置命令，無須到現場即可實現一鍵配置一鍵定位。

電子圍欄設置

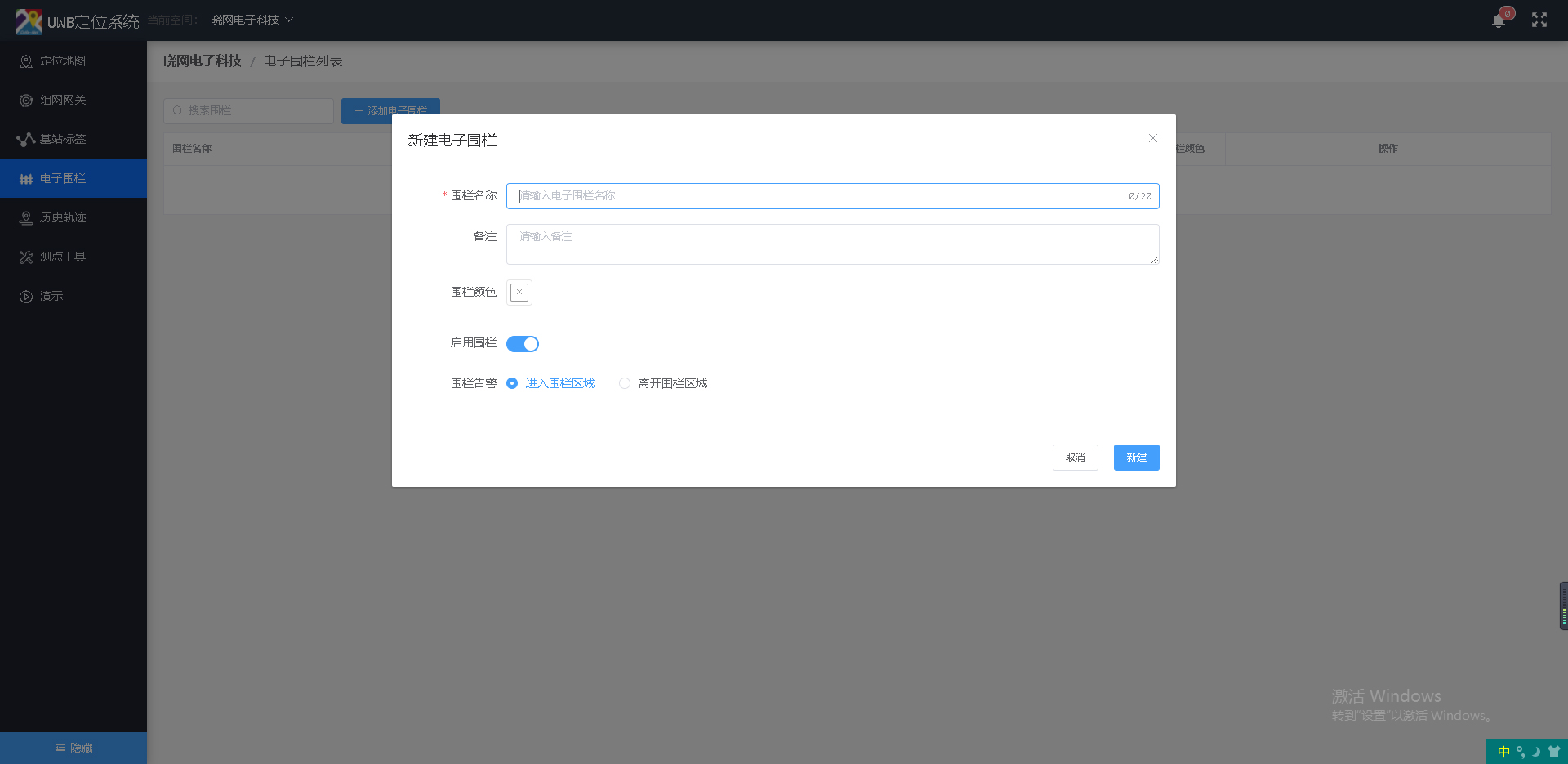

管理人員在系統中可以自定義規劃電子圍欄區域，當人員進入、離開或者停留時，觸發電子圍欄報警。

人員歷史運動軌跡查詢

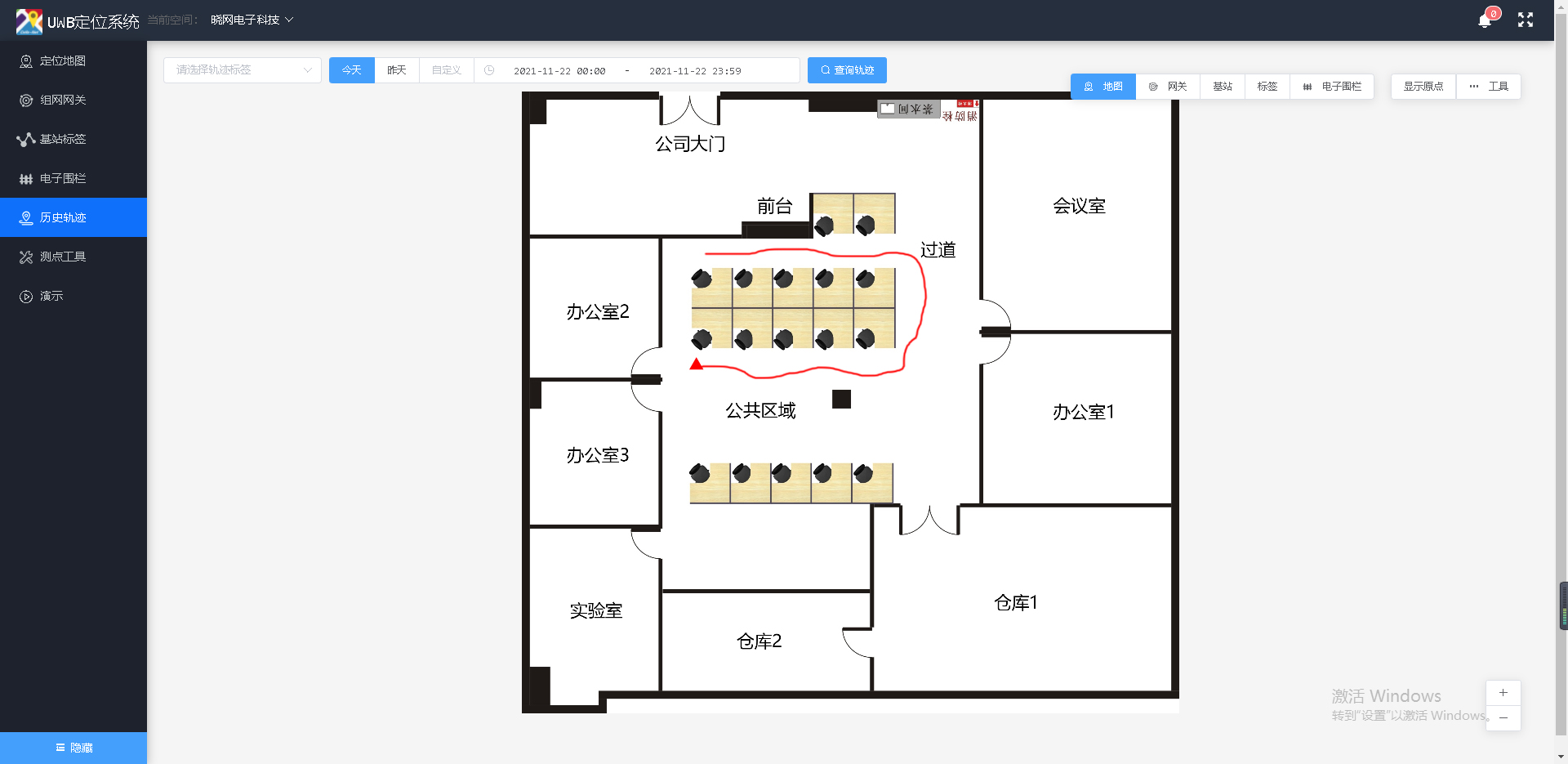

針對人員的運動軌跡查看，選擇某天的軌跡進行查詢，分別查出當日的真實軌跡路徑，并可以快進播放。
