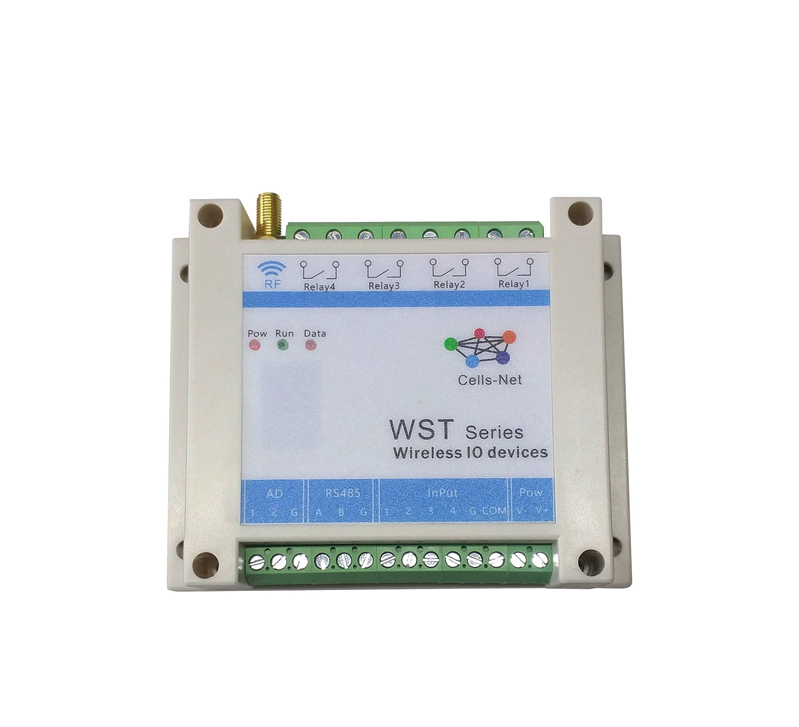

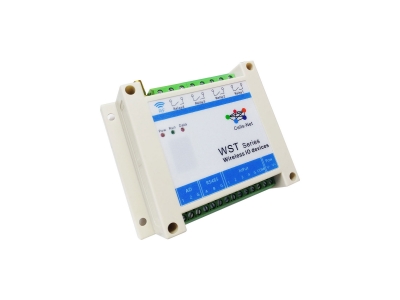

無線繼電器WST2422

      WST2422Z是一款工業等級的無線IO采集通訊模塊，可以采集和輸出開關量，模擬量信號，和上位機進行無線數據通訊，也可成為還原開關量的“無線”的線纜，支持點對點、點對多點的無線數據傳遞方式，隔離現場危險信號，收發一體、安裝方便、使用簡單、性價比高、穩定可靠等特點。 WST2422Z可廣泛用于各種數據的遠程無線采集、控制系統之中，是傳統有線編程和通訊系統的更新?lián)Q代產品。

        廣州曉網電子為WST2422Z用戶提供mesh對等無線路由協議，無組網延時，采用時間空間權值均衡原則，路由時間短，通訊穩定可靠。

         產品典型的應用方法如下：

     1.遠程IO輸入狀態讀取和遠程IO輸出繼電器的控制

        使用曉網電子提供的串口網關WST2422Z 與電腦連接，可以實現對無線IO設備的IO狀態的讀取和控制，網絡拓?fù)淙缦滤荆?/span>

 2.設置聯動IO模式的輸入輸出橋接

        在配置界面，設置WST的工作模式為“聯動模式”，即可實現“開關型線纜無線模式”，連接時，控制線連接到A設備的IN端（另外一端接到負極），被控線連接到B設備的OUT端（另外一端接到正極），A設備上輸入引腳上的電平變化，觸發B設備上的輸出引腳的電平變化，反之亦然，如下圖所示：
