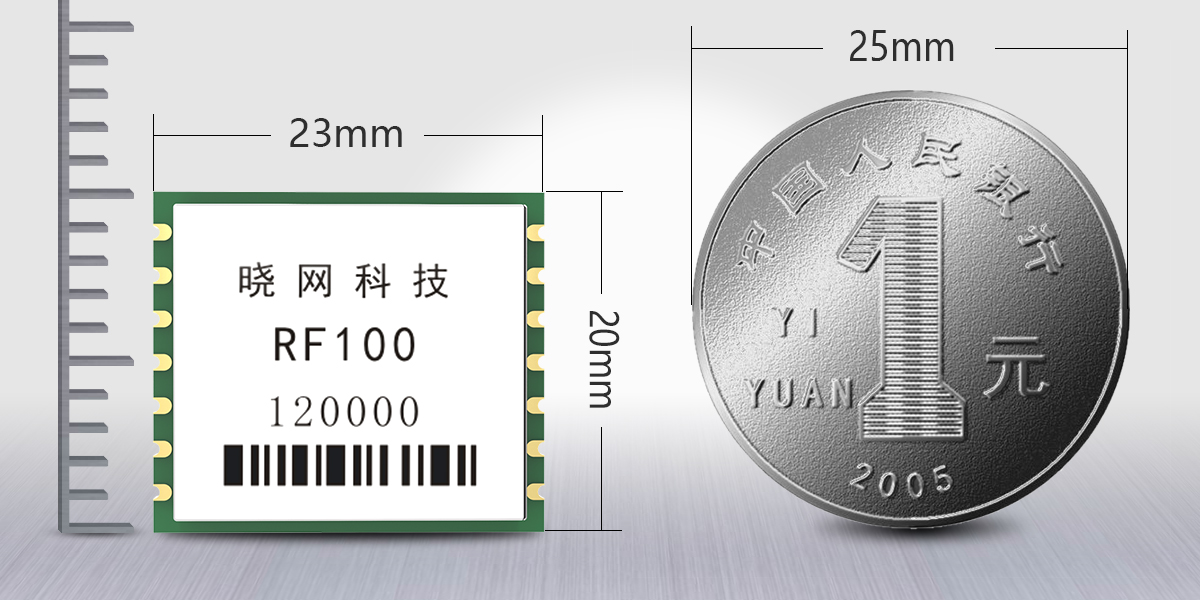

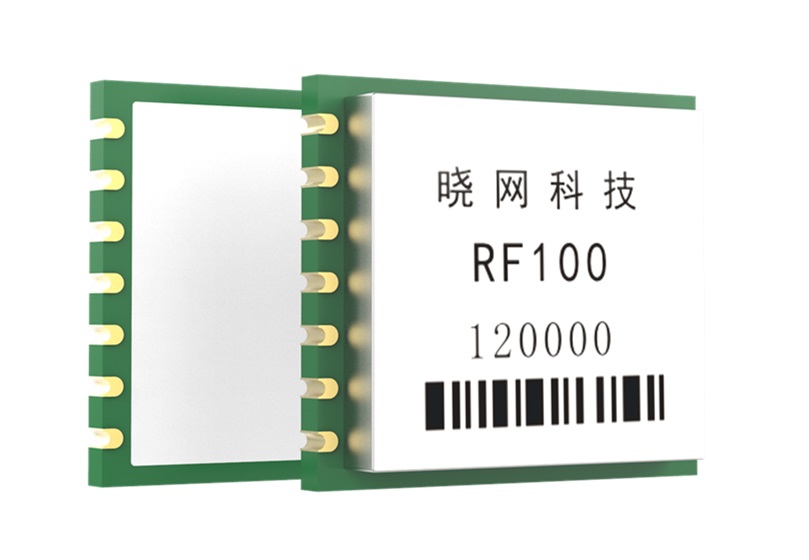

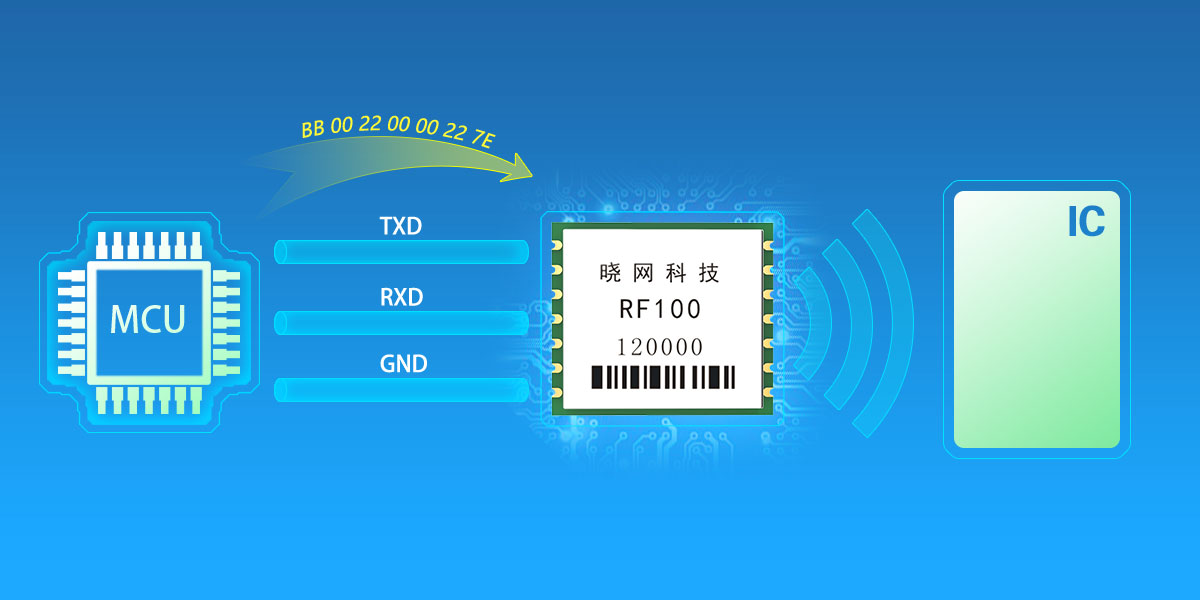

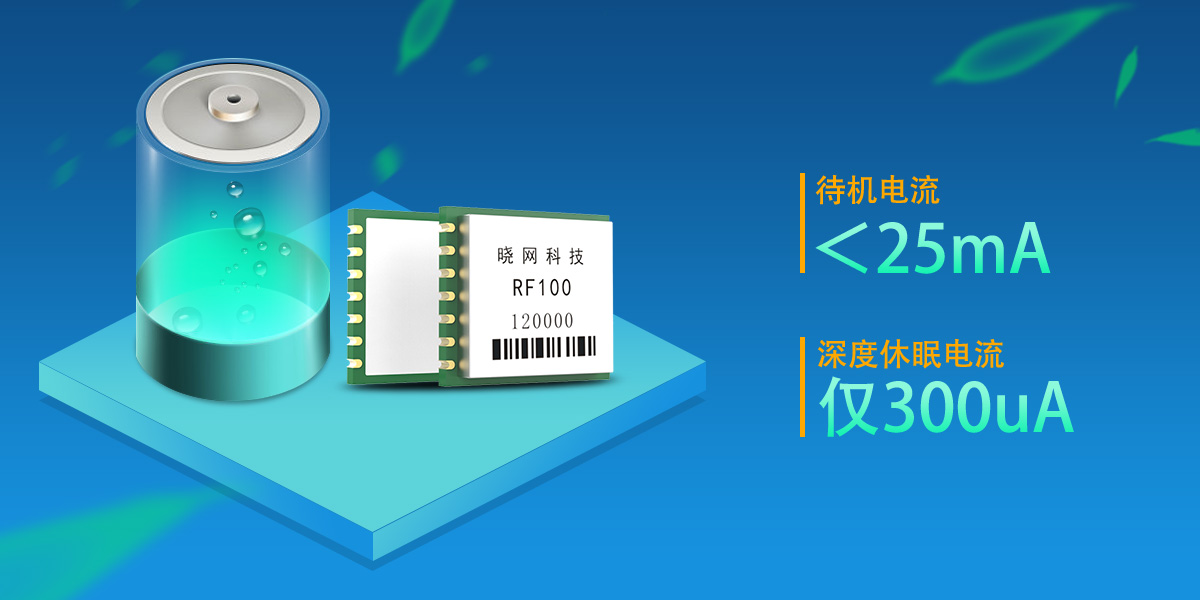

遠距離超高頻標簽讀頭模塊RF100

1.配置軟件常見問題

1.1 配置軟件串口識別不出來？

1.2 配置軟件的串口如何選擇？

1.3 MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？

1.4 配置軟件怎么進行寫操作？

1.5 配置軟件測試時讀不到標簽是什么原因？

1.6 在配置軟件中，有不同的區域選擇，用哪個區域測試最好？

1.7 怎么用配置軟件測試天線信號強度，怎么看測試出的數據？

2.RF100硬件常見問題

2.1 RF100轉接板如何安裝？

2.2 評估底板在使用測試軟件測試時總開關為什么要撥動兩下？

2.3 RF100模塊支持標簽防碰撞嗎？

2.4 什么情況下會影響模塊的讀距？

2.5 模塊是用的什么芯片？是原裝芯片還是優化過的芯片呢？

3.RF100 模塊常見問題

3.1 打開軟件總是顯示“Connect Reader Failed，PleaseCheck if Firware Downloaded“ 是什么原因？

3.2 通電之后 RF100模塊燈不亮是什么情況？

3.3 RF100模塊的配置信息哪些是可修改的？

4.RF100模塊環境位置放置常見問題？

4.1 RF100 模塊能不能放在地面上測試？會有什么影響？

4.2 RF100模塊天線跟天線之間如何放著，才能達到更好的通信效果？

4.3 天線的輻射范圍是怎么樣的？會有盲區嗎？

1.       配置軟件常見問題

1.1      配置軟件串口識別不出來？

答：遇到這種情況，要檢查以下三個問題：

驅動問題：查看計算機中的設備管理器，是否有顯示串口號，是否成功安裝 USB BridgeSetup_CA驅動。

電腦系統問題：配置軟件跟電腦某些系統互不兼容，識別不出串口號，可以直接在串口窗口手打串口號進去，再打開串口?；虼蜷_配置軟件的屬性，在兼容性窗口更改兼容  XP 系統運行，再重啟。

連接問題：評估底板未連接好或未上電。

1.2      配置軟件的串口如何選擇？

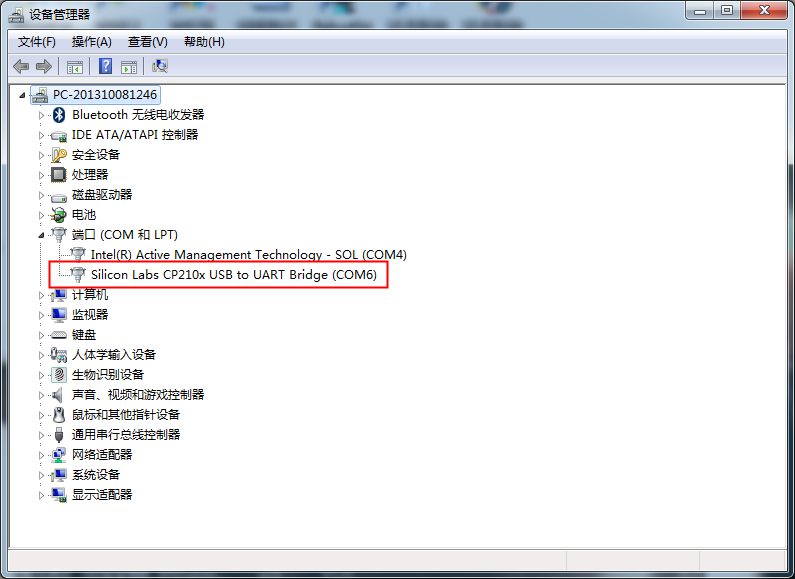

答: 下載驅動后，打開計算機設備管理器，點擊端口查看是否有Silicon Labs CP 2102x USB to UART  Bridge（COM x），如有表示驅動已安裝好，串口可使用；若沒有可找后續技術咨詢；詳情見RFID_Reader_GUI_V2.1操作指南。

1.3      MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？

答：四個區域的含義如下：

User 區（可讀可寫）該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行 改、寫操作。

EPC 為識別標簽對象的電子產品碼。EPC 存儲在以 20H 存儲地址開始的 EPC 存儲 器內， MSB 優先。用于存貯本電子標簽的 EPC 號，該 EPC 號的長度在以上 PC 值中來指 定 ， 每類電子 標簽(不同廠商或不同型號)的 EPC 號長度可能會不同。 用戶通過讀該存 貯器內容命令讀取 EPC 號。

RFU 區（可讀可寫），也叫 Reserve 區，中文名稱保留內存，為電子標簽存貯密碼（口 令）的部份。

TID 區（只可讀）該存貯體是指電子標簽的產品類識別號，每個生產廠商的 TID 號都 會不同。用戶可以 在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。

客戶可按自己的需求選擇存儲區。

1.4      配置軟件怎么進行寫操作？

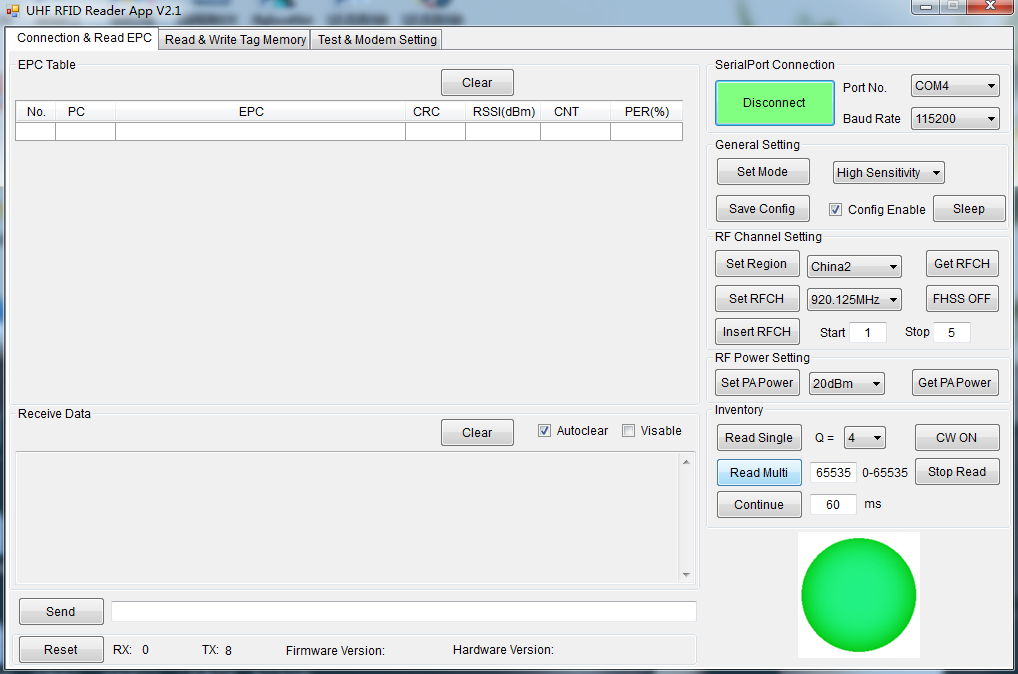

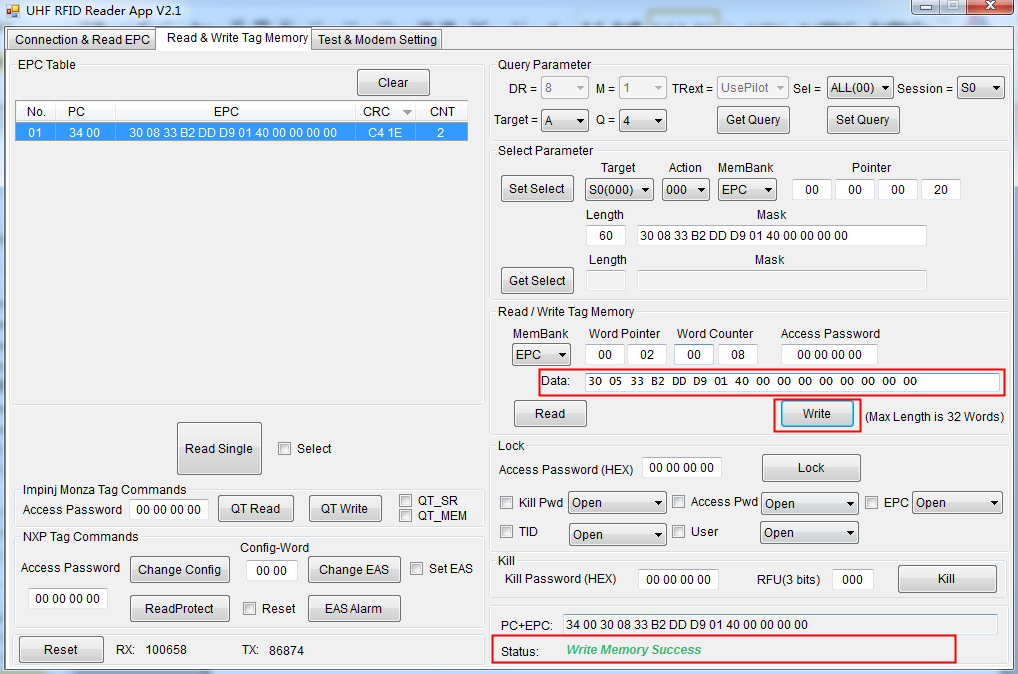

答：點擊測試軟件中的Read &Write Tag Memory，選擇要進行寫操作的標簽，輸入想要寫入的EPC，點擊 Write，若寫入成功會在下方出現 Write Memory Success 綠色字樣，如下圖所示：

1.5      配置軟件測試時讀不到標簽是什么原因？

答：RFID_Reader_GUI_V2.1是RF100的配套軟件，RF100是超高頻模塊，只可以讀取超高頻標簽，所以測試軟件只支持ISO18000-6C/EPC Gen2 協議測試超高頻標簽。

1.6      在配置軟件中，有不同的區域選擇，用哪個區域測試最好？

答：一般選擇US區測試效果會更好，US區域可以接收到的頻點比其他區域接收到的頻點多，測試效果也會更好。

1.7      怎么用配置軟件測試天線信號強度，怎么看測試出的數據？

答：選擇設置區域US，點擊Test&Modem Setting中的Scan Jammer就可以測試到天線信號強度；點擊測出的數據，數值越低表示天線信號強度越強，反之則越弱，詳情見RFID_Reader_GUI_V2.1操作指南。

2.       RF100硬件常見問題

2.1      RF100轉接板如何安裝？

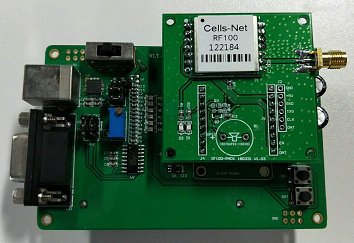

答：RF100轉接板的天線接頭對應電容，如下圖所示：

2.2      評估底板在使用測試軟件測試時總開關為什么要撥動兩下？

答：評估底板在使用測試軟件測試時總開關撥動一下是電源開關，是在電池供電的情況下使用電源；撥動兩下是USB電源開關，是在USB數據線供電的情況下使用。

2.3      RF100模塊支持標簽防碰撞嗎？

答：RF100模塊內含防碰撞算法，是標準制，一般不含有防碰撞的模塊只能讀到5張及以下。

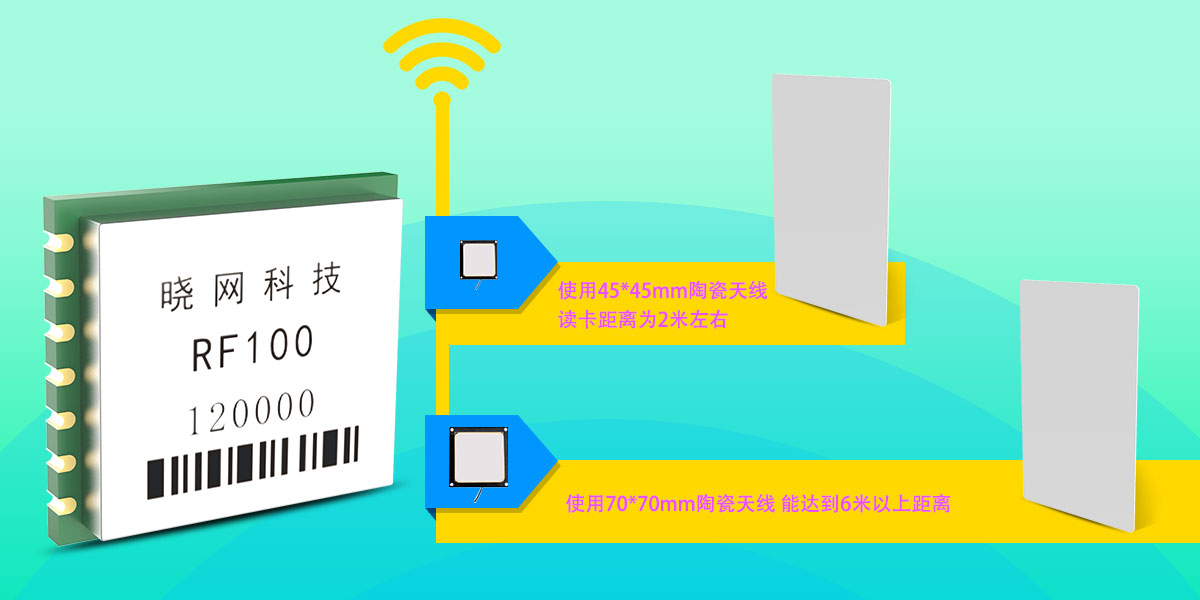

2.4      什么情況下會影響模塊的讀距？

答：金屬、水會對模塊的讀距有影響，盡量不要在靠近金屬和水的地方進行測試。

2.5      模塊是用的什么芯片？是原裝芯片還是優化過的芯片呢？

答：模塊是國產芯片，是經過底層驅動優化后的芯片，性能也會比原裝芯片好。

3.       RF100 模塊常見問題

3.1      打開軟件總是顯示“Connect Reader Failed，PleaseCheck if Firware Downloaded“ 是什么原因？

答：模塊未上電；串口未選擇正確；模塊位置安裝錯誤。

3.2      通電之后 RF100模塊燈不亮是什么情況？

答：通電之后 RF100模塊燈不亮應先檢查是否上電，是否安裝正確，若沒有以上原因，可咨詢后續技術支持。

3.3      RF100模塊的配置信息哪些是可修改的？

答：配置信息可以在配套的測試軟件中修改，可修改的配置信息如下：可設置區域頻段，如：China2、China1、US、Europe、Korea；可設置掃頻FHSS ON；可設置具體頻段，如920.125MHZ；可設置模塊輸出功率，如26dBm、20dBm、18.5dBm等；詳情見RFID_Reader_GUI_V2.1操作指南。

4.       RF100模塊環境位置放置常見問題？

4.1      RF100 模塊能不能放在地面上測試？會有什么影響？

答：模塊放在地面上測試會對讀距有一定影響，會大大縮短讀距。

4.2      RF100模塊天線跟天線之間如何放著，才能達到更好的通信效果？

答：天線焊點處應朝上或朝右，朝上或朝右會比朝下讀距遠且穩定。

4.3      天線的輻射范圍是怎么樣的？會有盲區嗎？

答：天線的輻射范圍詳情可見天線波瓣圖；天線會有盲區的，每個天線的盲區都是不一樣的，可能是天線兩邊，也可能是天線背面。
