無線智能隧道安全指示燈的單燈單控、同頻閃爍

如何實現無線智能隧道安全指示燈的單燈單控、同頻閃爍、時段控制?


        前言：未安裝標示清晰的隧道口安全指示燈，是交通系統的一大隱患，曉網科技為此推出具有單燈單控、同頻閃爍、時段控制等功能的無線智能隧道安全指示燈解決方案。

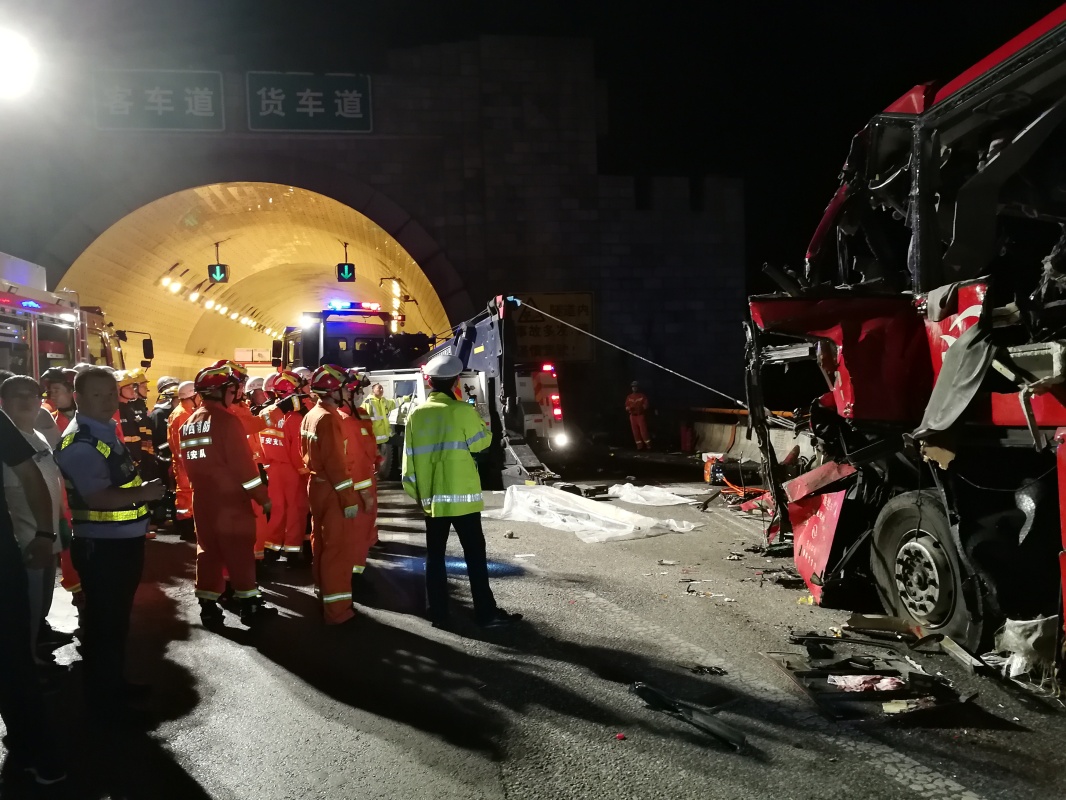

        下圖撞車現場是2，36人喪于這場車禍，該事故轟動了國務院。


        8月10日23時40分，陜西境內G5(京昆高速)秦嶺段西安方向K1164+800m(秦嶺一號隧道，全長6公里)，一輛客運大巴車(核載51人，實載49人，車牌號豫C88858)在隧道入口發生撞壁事故，已造成36人死亡，13人受傷。

        導致此事故的發生是由于事故現場路面視認效果不良,在夜間車輛高速運行的情況下，駕駛?cè)藢?duì)現場路面的視認情況受到一定影響。在接近隧道口處沒有安全指示燈的引導，導致司機無法判斷路況而與隧道口相撞，轟動了國務院的36人遇難的重大交通事故，政府切入調查，并且作出以下的指示：

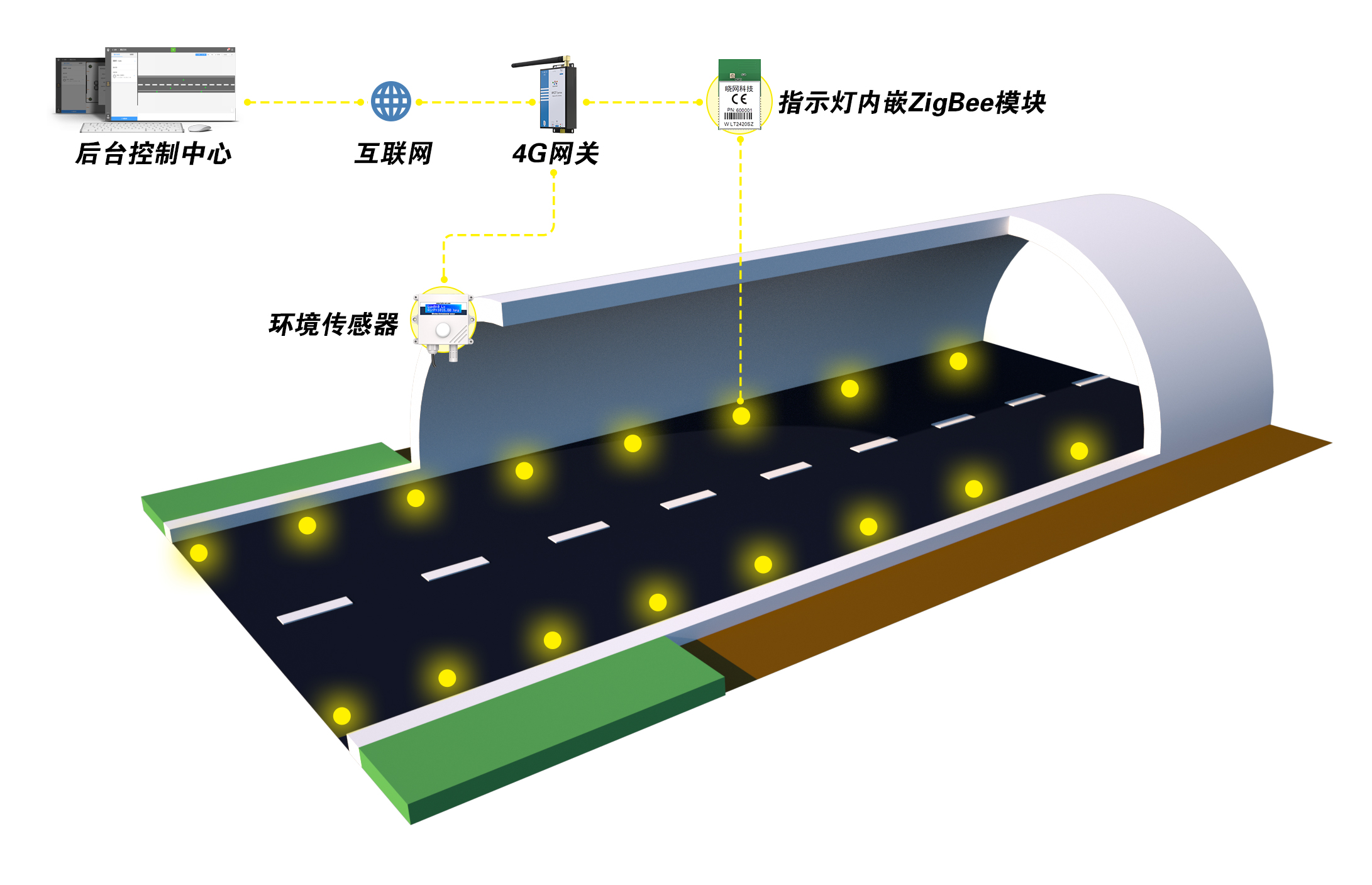

        根據交通部的最新發文，已經要求所有的隧道入口都要添加引導指示燈，為了方便隧道燈廠家快速推出符合要求的引導指示燈，曉網科技設計了一款針對隧道燈的無線模塊，只要將該模塊嵌入進去隧道安全指示燈里，就可以實現單燈單控、同頻閃爍、時段控制等功能。下圖是無線智能隧道安全指示燈的應用。

無線智能隧道安全指示燈解決方案

        隧道照明廠家無需改變?cè)挟a(chǎn)品，只需要在隧道燈的指示燈的產品上，插入一個曉網科技無線ZigBee數傳模塊，傳統指示燈就可以馬上升級為無線智能型指示燈。

具體方案實施：


        每個燈具在驅動電源前端安裝一個Zigbee燈控器，并在合適的位置安裝1臺4G網關，網關將控制中心的指令傳給燈控器，并把燈控器的數據返回給指揮中心。

        在進出洞口合適的位置安裝照度傳感器和氣象環境傳感器，傳感器通過4G網關與指揮中心數據交互，在雨霧天氣能見度不足時，指揮中心根據傳感器采集的數據情況，通過服務器數據庫自動分析并下發對應的調光指令給到燈控器，提高亮度或改變閃爍頻率實現自適應控制，輕松實現節能減排，遠程管理，達到安全、高效、節能、等功效。

        本方案最大可以組建5000盞燈的網絡，每盞燈的最大間距可達70米，已經在各個省的高速公路隧道指示燈及隧道燈中大面積應用。

曉網科技無線模塊通訊技術優勢

        相比于其他方案，曉網科技模塊使用專利的Cellsnet路由協議算法，具有啟動零延時，不分角色，多級路有深度，自動路由，多路徑冗余，響應速度快，巡檢時間短的優勢，已廣泛用于軌道交通，智能照明，工業4.0，智能農業，智慧城市，工業通訊，數據采集，傳感器，金融物聯，物流倉儲，人員設備定位，物資管理，無人機，CS野戰娛樂，靜電監測，環境監測等領域。

ZigBee模塊WLT2420NZ


        WLT2420NZ模塊是廣州曉網科技出品的WLT系列ZigBee數據傳輸模塊，具備最大20dBm輸出功率，視距傳輸距離可達2500米（@5dbi天線），工作頻段2.380GHz~2.500Ghz，除ZigBee的16個標準通道外，還有9個擴展頻段，可以有效避開WIFI、藍牙等其他2.4G信號干擾。

        廣州曉網科技為WLT2420NZ用戶提供mesh對等無線路由協議，無組網延時，采用時間空間權值均衡原則，路由時間短，通訊穩定可靠。

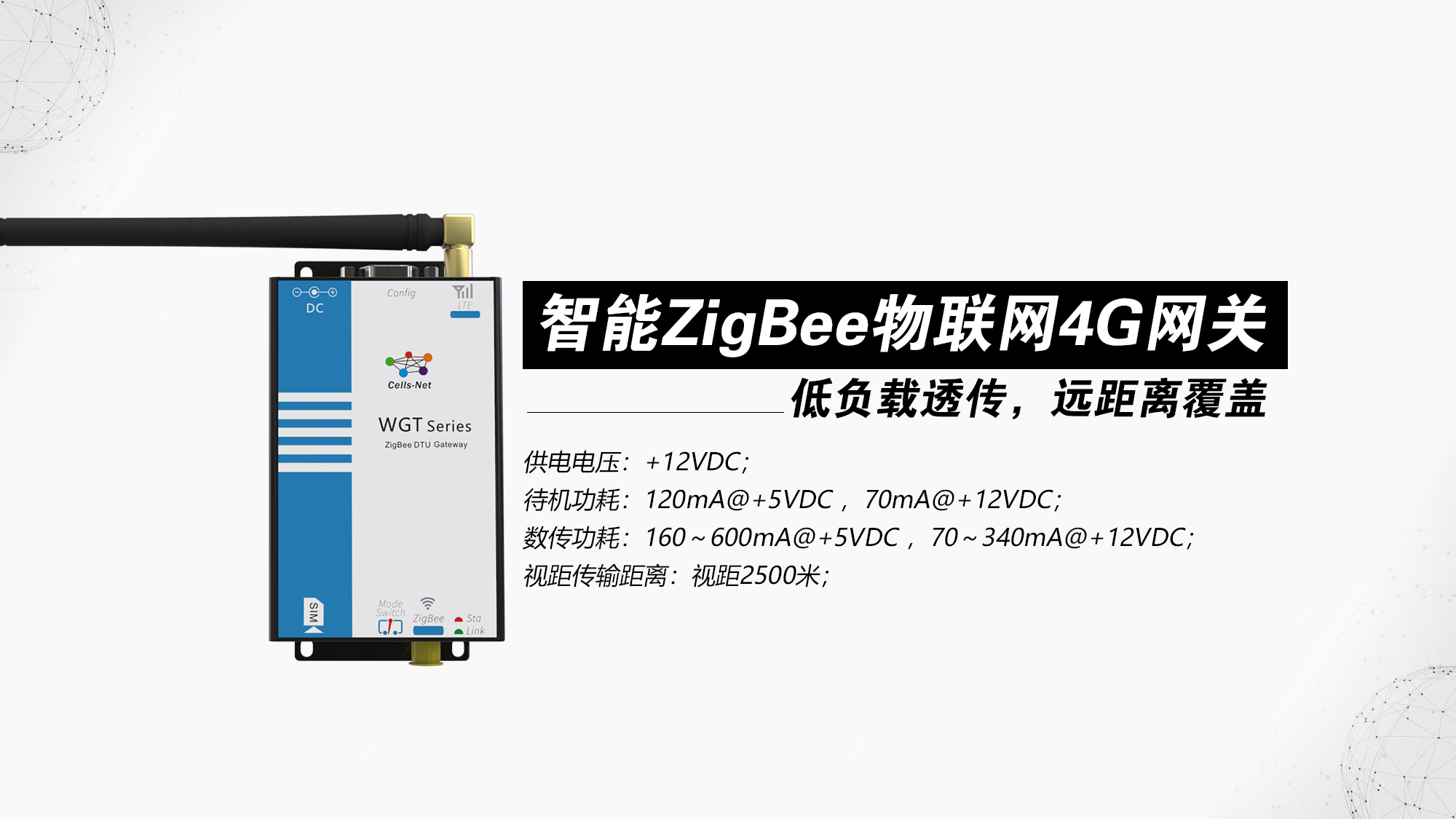

智能ZigBee物聯網4G網關WGT2422Z-4G


        WGT2420Z-4G一端是需要安裝手機SIM卡的4G網絡，一端是ZigBee網絡，經過簡單配置，即可實現兩種網絡之間的數據轉換和通訊。

      ZigBee網絡屬于個域網（短距離無線通訊）技術，點對點通訊距離上限為5公里，利用智能路由協議接力傳輸，距離也不會超過100公里，而GPRS屬于城域網，只要網絡信號覆蓋的地方就能通訊，幾乎是全球覆蓋,ZigBee網絡流量免費，低延遲，可以作為4G網絡在應用現場的末端分支，借助于4G付費流量的全球覆蓋，ZigBee網絡生成的重要數據，可以傳到任意位置的監控中心，兩者相輔相成，為物聯網的應用搭建了完美的組合平臺。

曉網科技 專業物聯網基礎平臺供應商

      廣州曉網電子科技有限公司（簡稱曉網科技）成立于2011年，位于廣州番禺清華科技園，是一家集研發、銷售、方案設計為一體的高新技術企業。

      曉網科技打造的物聯網基礎平臺，打通物聯網傳輸層，實現ZigBee、Wi-Fi、Ethenet、 2G/3G/4G、TTL、RS232、RS485、USB等協議接口數據互通，可進行各種無線數據的采集、傳輸、監控，廣泛應用于智能照明（含道路照明，商業照明，農業照明）、工廠自動化數據采集、溫濕度監控、RFID人員物資定位等領域。

      在智能制造國家戰略背景下，我們的目標是：通過為客戶企業注入物聯網技術，提升生產管理效率，幫助客戶實現企業的科技躍遷。
