UHF超高頻RFID技術在新零售中的應用

1.應用簡介

為提升消費者體驗，為滿足用戶新型的生活方式，提供精準的服務，無人超市將為消費者帶來諸多便利。其中的智能無人售賣機將零售場景前置至與消費者無限接近，可分別投放在教學樓，圖書館，辦公室、公園景區，工廠，宿舍樓、火車站等場地。曉網科技推出的無人售貨柜識別通訊方案，可為消費者提供各類商品，消費者只需使用手機掃碼即可開門，開門后自由選購商品，挑選完商品之后關門即走，方便快捷。

2.系統框架圖

目前的智能貨柜有三種主要的識別方式，分別是視覺識別，重力感應和RFID電子標簽，其中RFID電子標簽的解決方案識別成功率達到了99.99%，以下是RFID技術的無人售貨柜實現拓?fù)鋱D。

超高頻智能無人售貨柜框架圖如上，整個系統框架主要由"內嵌超高頻技術的無人售貨柜”和4G網關組成，用戶手機掃描無人售貨柜上方的二維碼，進入客戶端點擊打開售貨柜門，指令通過柜內的4G網關發送至無人售貨柜后臺服務器解析，服務器下發指令返至4G網關。

用戶打開柜門，取走產品，此時內嵌的超高頻設備讀取到該產品標簽的狀態信息發生變化，將信息通過4G網關反饋至后臺服務器，服務器軟件解析產品標簽信息，在用戶客戶端進行自動結算，免密支付，實現掃碼自動開門、自主取貨、關門自動支付，三步交易完成。

3.系統組成

1. 超高頻智能無人售貨柜

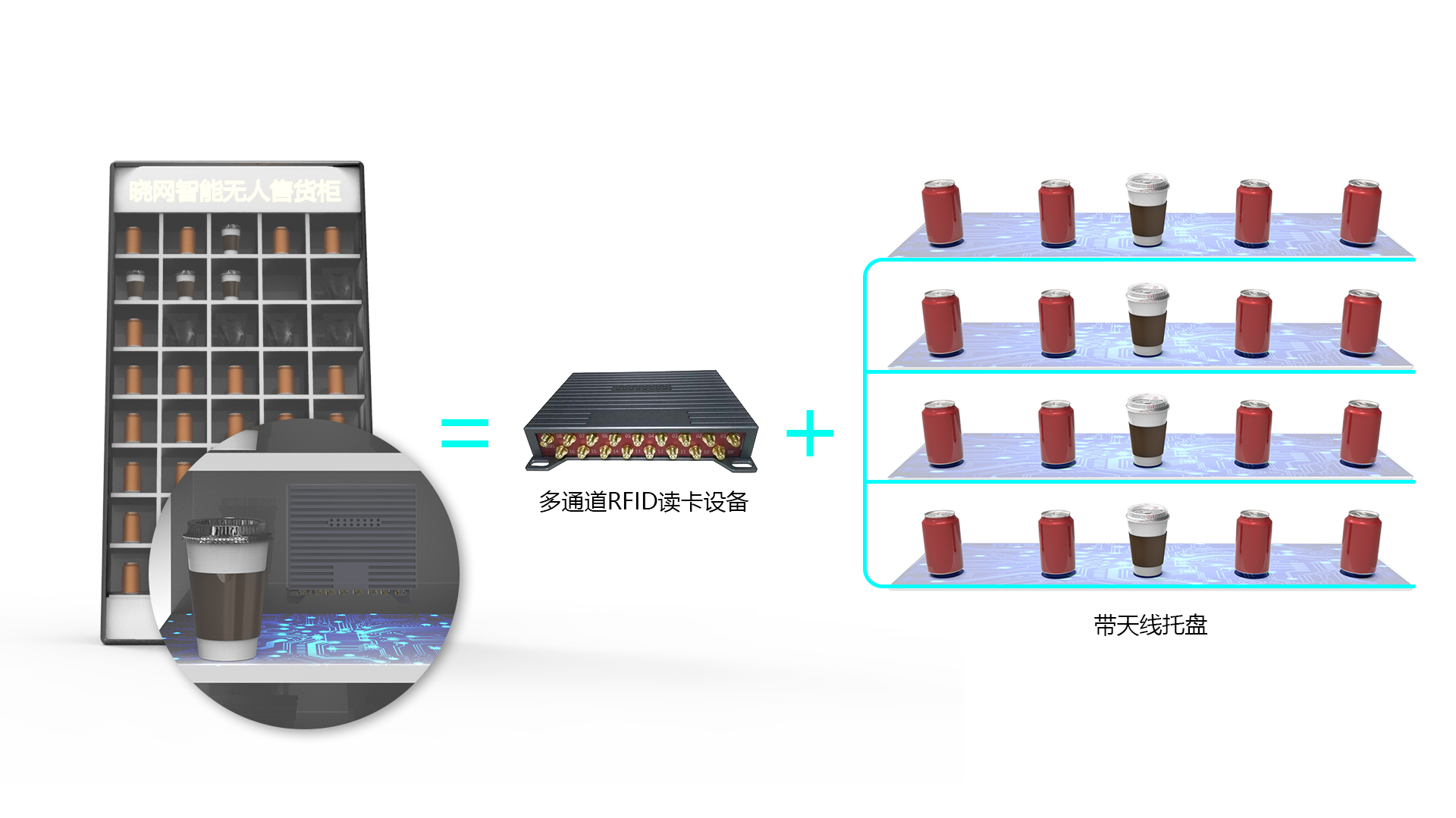

無人售貨柜內嵌的超高頻技術內部結構如圖2所示，廣州曉網科技提供售貨柜的關鍵核心設備，包括定制的多通道RFID讀卡設備和托盤天線產品，集成高性能超高頻讀寫模塊，運行狀態LED燈等模塊單元。

如圖2，在售貨柜的每層托盤內一層裝一個天線（根據柜體結構情況，可每層裝一個讀卡設備），讀卡設備實時盤點產品標簽，盤點點統計數量，實時監測標簽狀態，并跟4G網關進行數據交互處理，實現無人售貨。

圖 2 超高頻智能無人售貨柜內部框架圖

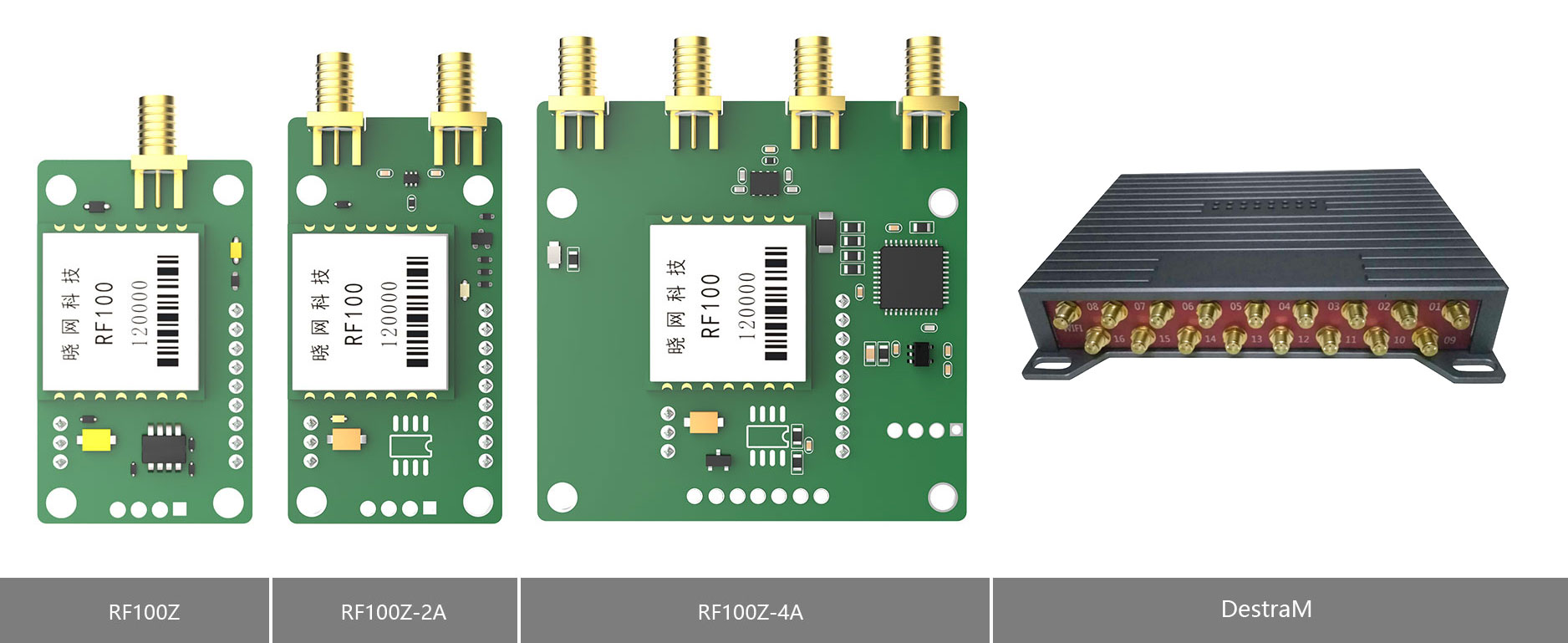

1.多通道讀卡模塊產品介紹

l  中心頻點:915Mhz；

l  單通道,雙通道，四通道，8通道，16通道；

l  工作頻段 840～960MHz；

l  支持協議ISO18000-6C，ISO18000-6B；

l  實際最大輸出功率 26dBm；

l  多標簽讀取>400張/秒；

2.功能需求

l  實時盤點：多通道讀卡設備實時盤點放在托盤上的產品標簽，統計當前產品標簽數量狀態變化，及時反饋至后臺進行智能補貨，過期換貨處理；

l  標簽狀態實時監測：多通道讀卡設備實時監控標簽狀態信息，再產生“有無”狀態變化時，及時反饋至后臺服務器，進行產品交易結算；

l  管理模式：當多通道讀卡設備進行管理模式時，停止產品標簽盤點，讓管理員做添加貨物，增刪貨物處理，并刷新產品標簽數量及狀態；

l  數據交互：多通道讀卡設備跟售貨柜內的4G網關進行實時的數據交互，傳至后臺服務器；

l  填充貨物：根據填充式售貨柜的結構設計需求，RFID讀卡設備檢測填充托盤上產品標簽，檢測到產品標簽減一時，讀卡設備將信息告知售貨柜控制單片機，售貨柜機械手填充托盤上的產品；

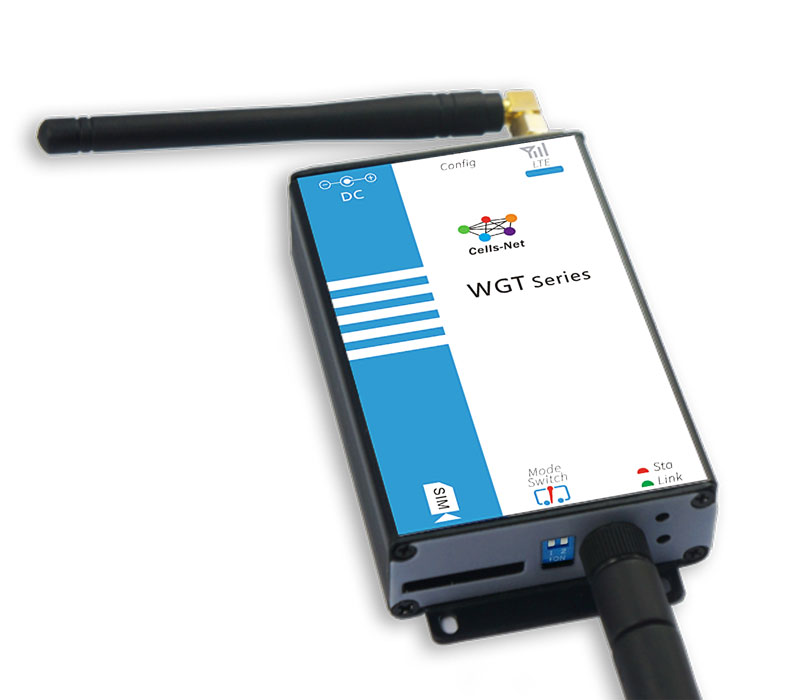

2.4G網關設備

4G網關的作用是實現多通道讀卡設備信號和后臺服務器信號的交互，通過TCP/UDP方式開發，無縫的接入后臺服務器軟件。

 基本參數

l  網絡類型: 3G 4G

l  運營商: 中國電信 中國移動 中國聯通

l  分類: G806-42（五模十二頻）

l  無線傳輸速率: 150Mbps

l  是否內置防火墻: 是

l  網絡協議: IEEE 802.11b/g/n

3. RFID超高頻產品標簽

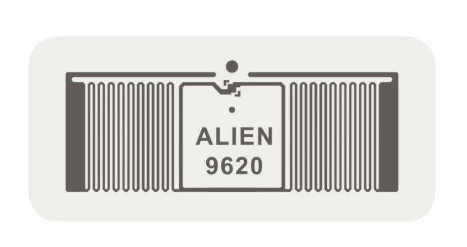

超高頻產品標簽的作用是貼付在產品的外表面上，作為產品的唯一標識碼；支持讀寫數據；

超高頻標簽

基本參數

l  工作頻率：860-960 MHz；

l  支持協議ISO18000-6C，ISO18000-6B；

l  內存容量：96bit、128bit、512bit,4字節/64塊；

l  讀寫距離：1～5m (與不同的天線相配合)；

l  工作模式：R/W（可讀寫）；

4.輔助系統組成

1.RFID桌面讀寫器

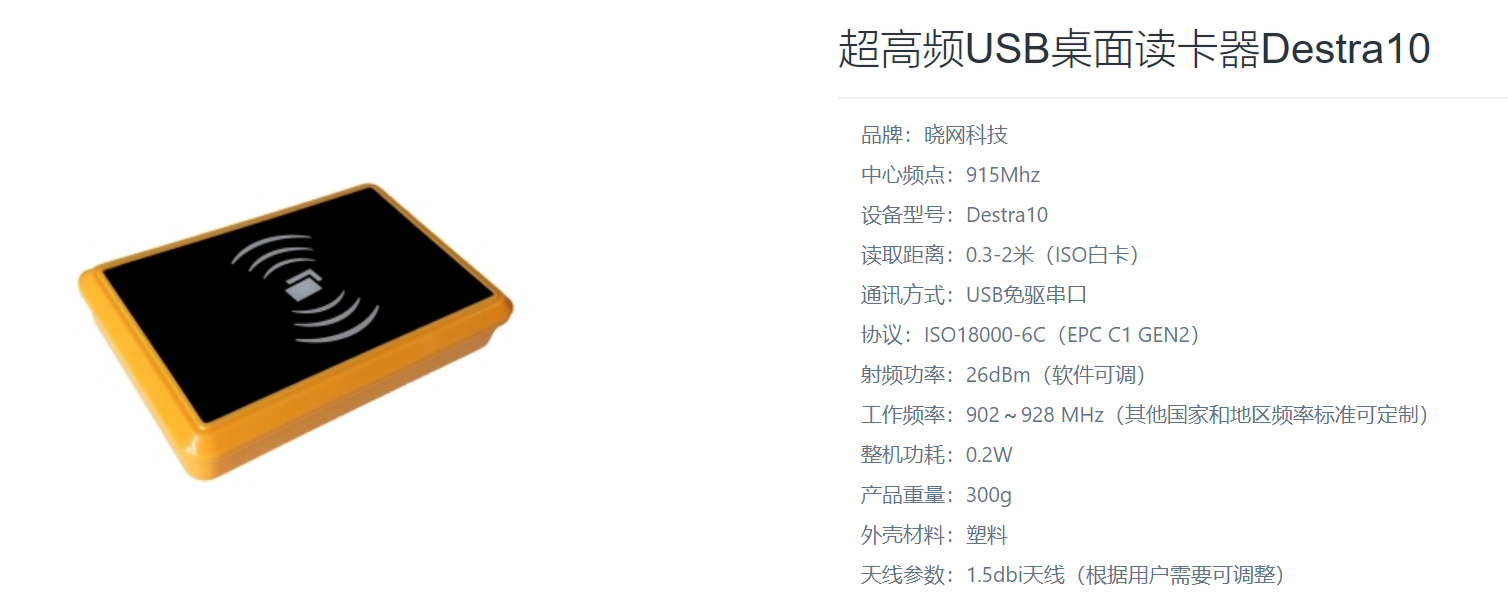

超高頻RFID桌面讀卡器Destra10，用于短距離RFID產品標簽識別，在產品出貨前，對產品上的標簽做第一次的信息讀寫處理，并記錄在后臺軟件；

產品介紹

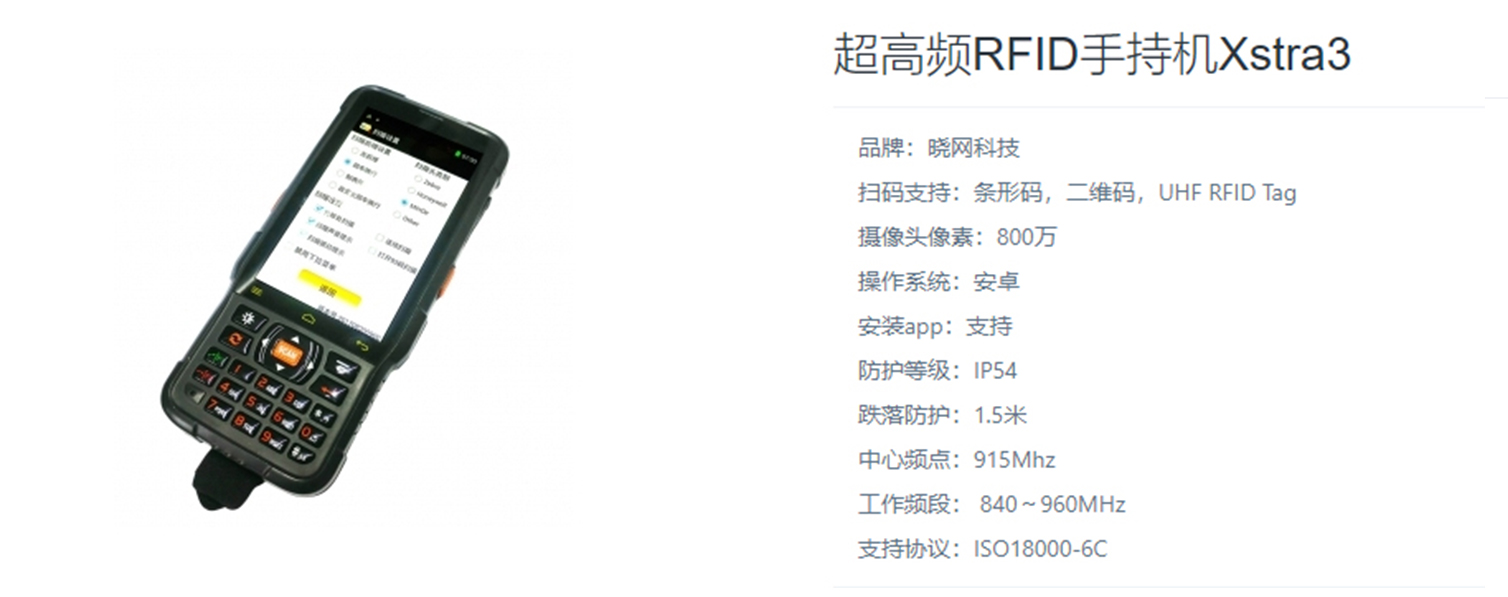

2.超高頻RFID手持機Xstra3

RFID手持式讀卡器是支持超高頻RFID標簽掃描，在管理員對售貨柜添加貨物，增刪貨物時，進行掃描登記處理，并傳輸至后臺服務器軟件記錄；

產品采用三防設計標準，滿足在惡劣環境下工作的需求，低功耗設計帶來超長續航，并支持整機座充。

3.軟件系統（可定制）

l  后臺云端總管理軟件

l  手持機APP

l  桌面讀寫器PC軟件

5.項目清單

1、超高頻無人售貨柜項目產品清單：
