ZigBee無線NEMA路燈解決方案

ZigBee無線NEMA路燈解決方案

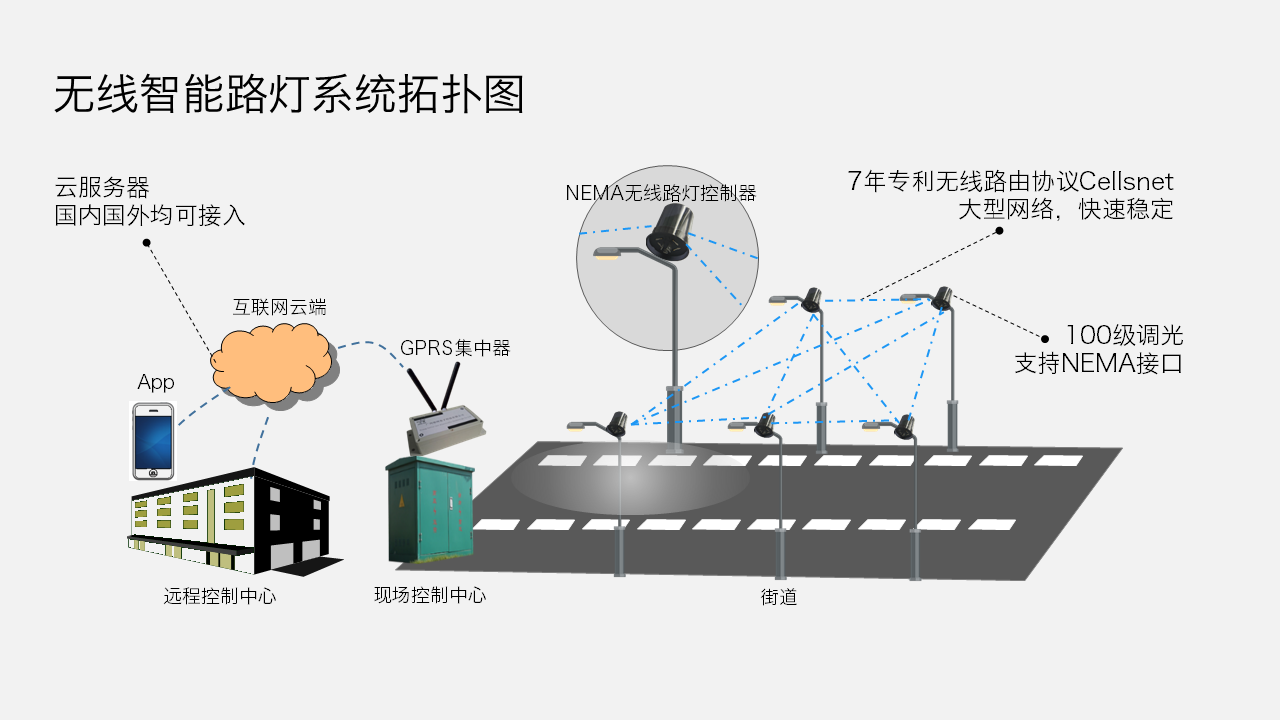

      針對當前的LED路燈照明行業，廣州曉網科技推出基于NEMA接口的無線ZigBee智能路燈控制系統，實現了無線燈光控制、遠程監控、故障報警、節能控制、計劃開關燈等功能。系統拓撲圖如下所示：



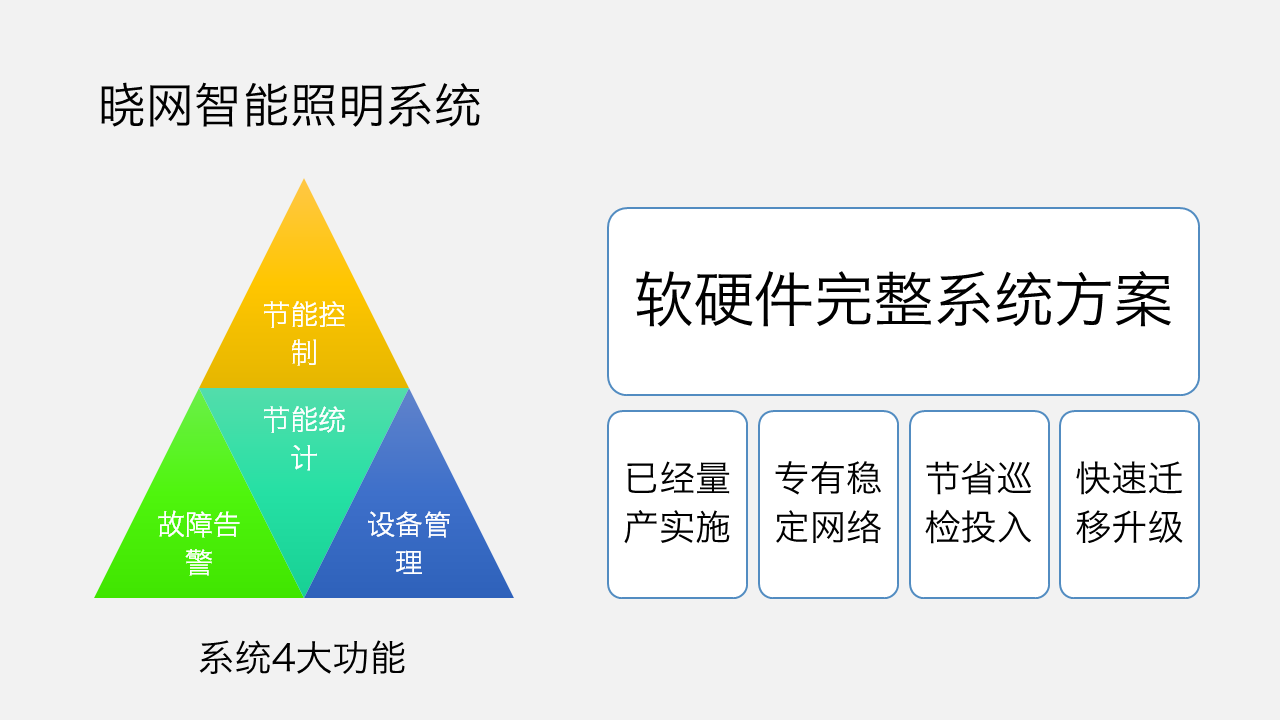

      本系統采用四層分級控制的模式，分別為智能路燈單燈控制器，GPRS回路智能網關、云端服務器和遠程控制中心，以下分別介紹：

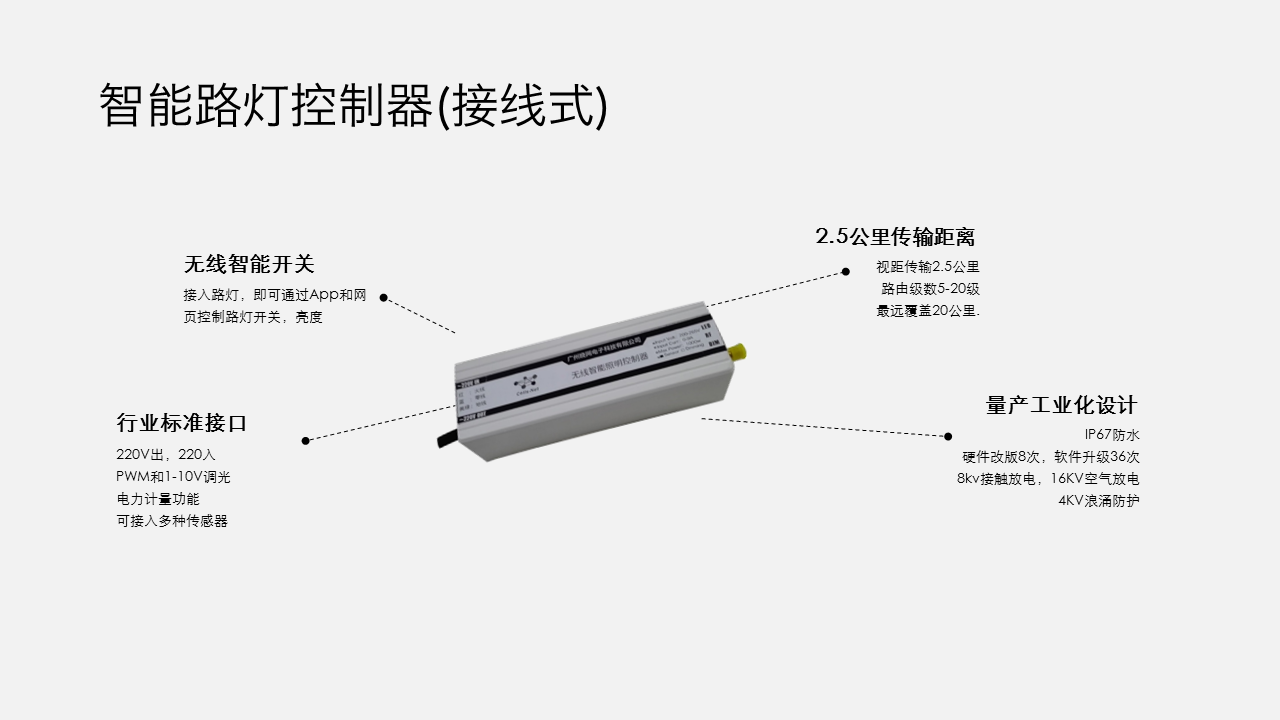

智能路燈單燈控制器

      內置智能型繼電器電子開關，串聯接入路燈供電線路，通過云端服務器，可實現手動開關燈、計劃開關燈、和傳感器智能觸發開關燈等操作。

硬件上，智能單燈控制器內嵌遠距離無線ZigBee通訊模塊，單點傳輸距離可達2500米，軟件上，產品內置了  曉網專利Cellsnet無線自動路由協議，基于Mesh網絡核心算法，所有路燈自動組網，智能創建多條路徑，保障數據安全完整傳輸。


      因為在戶外使用，產品按照工業等級防護標準設計，可經受嚴酷的工業現場環境考驗，浪涌防護等級為±4KV，ESD防護等級為±8KV接觸放電，IP67防水等級。

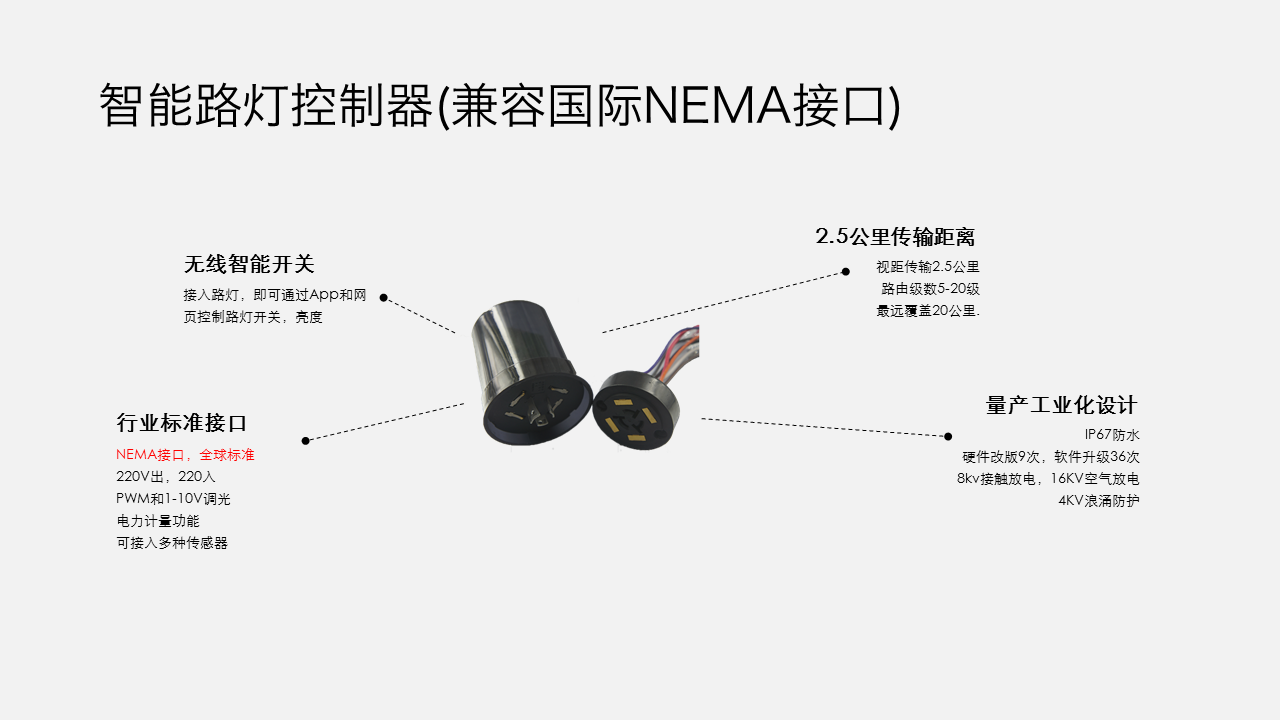

      產品采用行業標準接口：220V交流輸入輸出（可選接線式和NEMA國際標準接口），以及0~10V（PWM）調光接口，內置電表行業標準計量模塊，實現對電能的實時統計和檢測，同時支持多種傳感器接入，如溫濕度傳感器、PM2.5傳感器、大氣壓力傳感器、光照傳感器等。

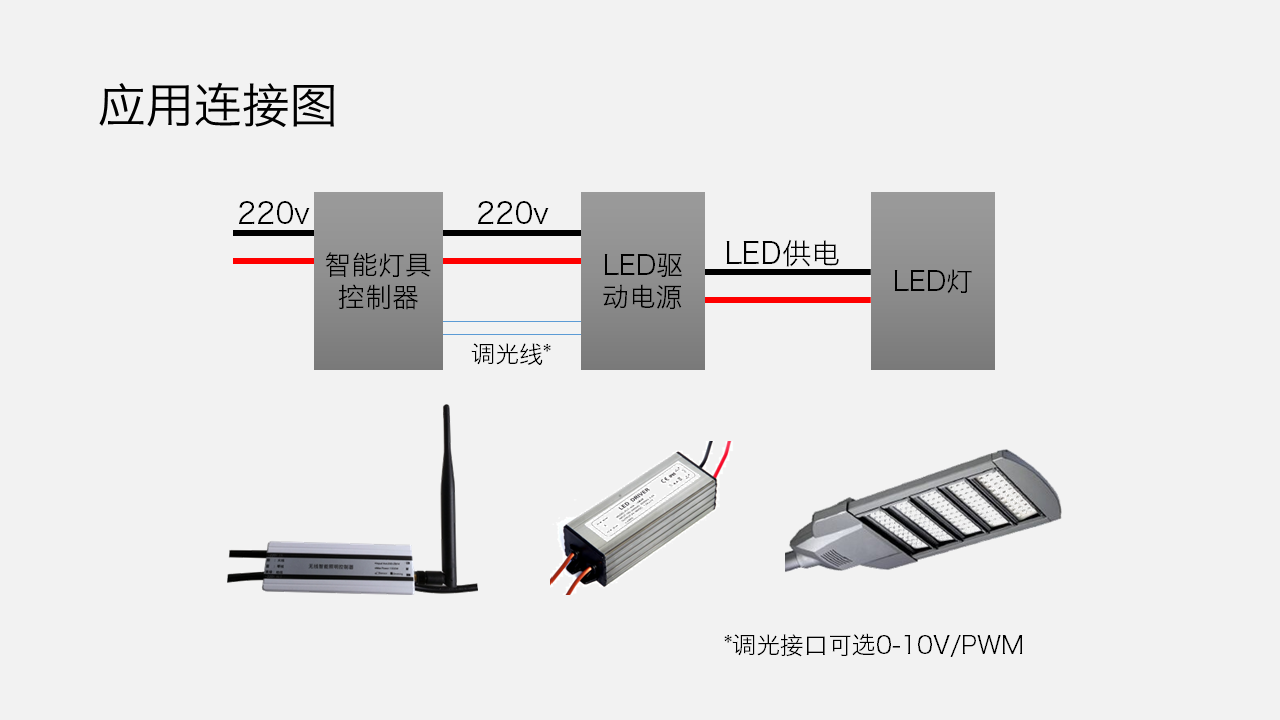

      產品的應用非常簡單，如下圖所示。


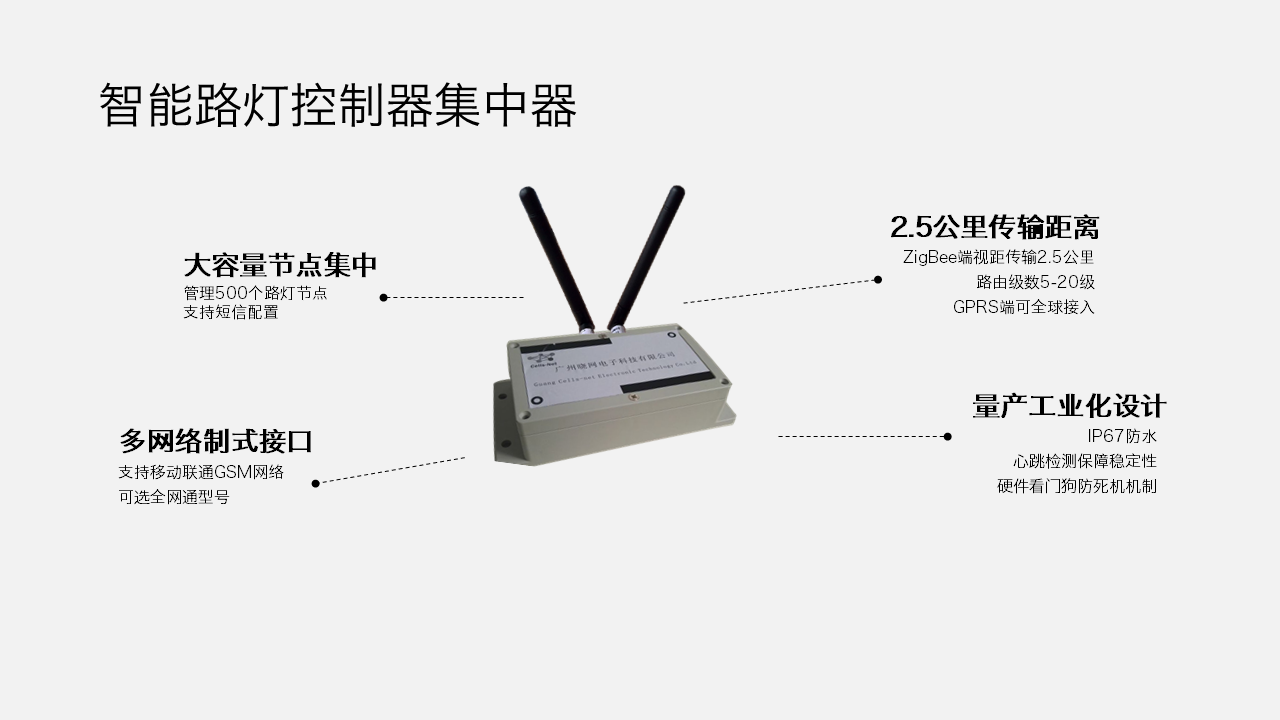

GPRS回路網關控制器

      GPRS回路網關主要功能是為現場路燈和服務器之間搭建一條透明的數據通道，把現場的路燈信息轉換成GPRS信號傳輸?shù)胶笈_云服務器。



云服務器

為了方便客戶管理，并減少客戶的管理成本，整套系統的數據交換都采用云端服務器（公共云平臺或私有云）統一管理模式，國內外均可快速訪問，實現全時全地運行。

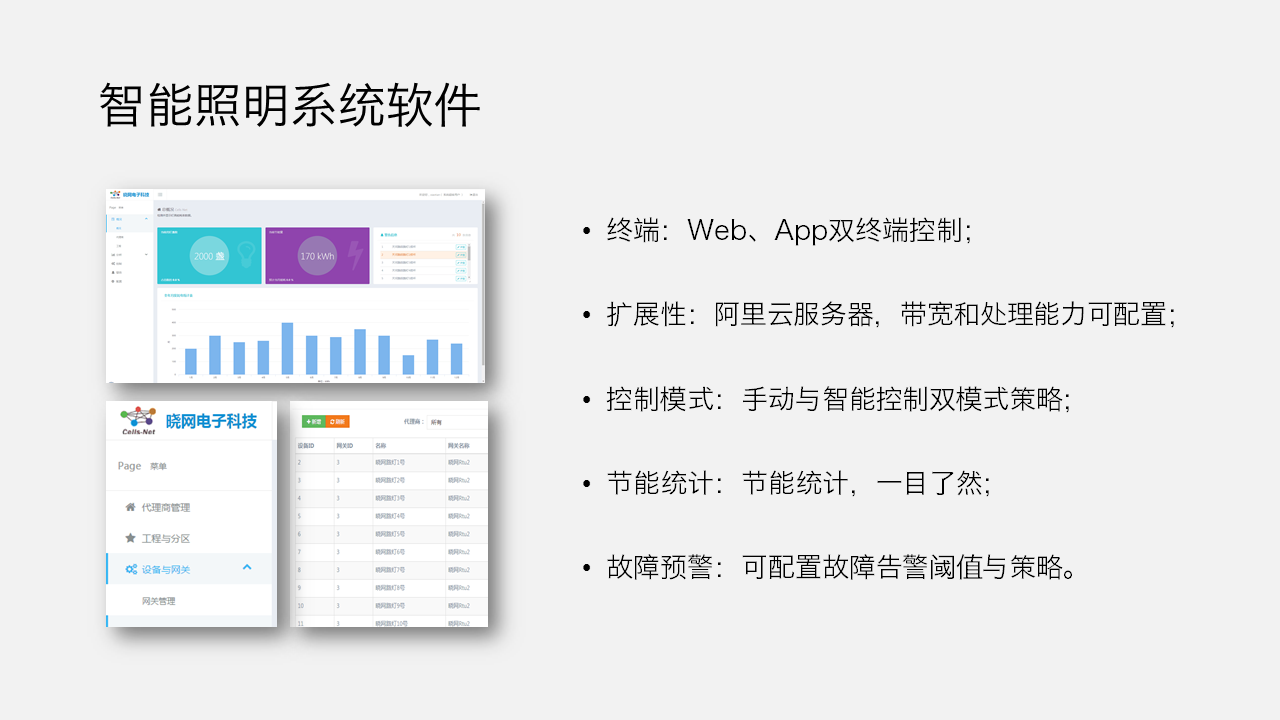

遠程監控中心

監控中心由服務器、大屏幕投影顯示設備、路燈智能測控系統軟件及WEB服務器、打印機等設備組成，負責實時監控路燈的工作情況、查詢工作記錄，并可對路燈進行實時操作與控制。
