智能藥籃子解決方案

“智慧藥籃子”醫院藥房藥品管理系統

一、應用背景

      現代信息化不斷發展，無線網絡廣泛應用。醫院藥房原有的管理機制已不適用當今時代病人取藥的方式，醫院藥房內藥品多，種類繁雜，當不小心拿錯藥品給帶病人就難以追尋。雖然有多個窗口不同人員售藥，但取藥人數一多導致拿錯藥物，后果將不堪設想。對于醫療事故中所用的藥品或特殊藥品不知去向，難以查到經由誰手辦理，到誰手中？曉網科技決定采用最新型無線網絡的技術，研發出“智能藥籃子”的藥房管理系統，讓醫院藥房藥品管理更便捷，快速，準確。

二、系統框架

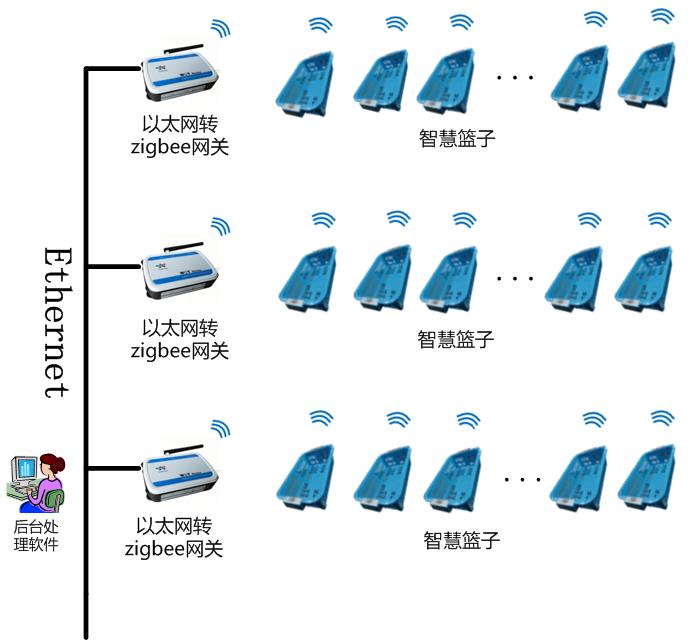

      如圖所示，整個系統框架由“智慧藥籃子”和以太網轉zigbee網關三部分組成，PC端上位機發送指令到以太網轉zigbee網關，網關進行協議轉換，轉換為zigbee信號，無線發送給智慧籃子，控制智慧籃子開燈或者關燈、閃爍等指令。

三、系統組成

1. 智能藥籃子

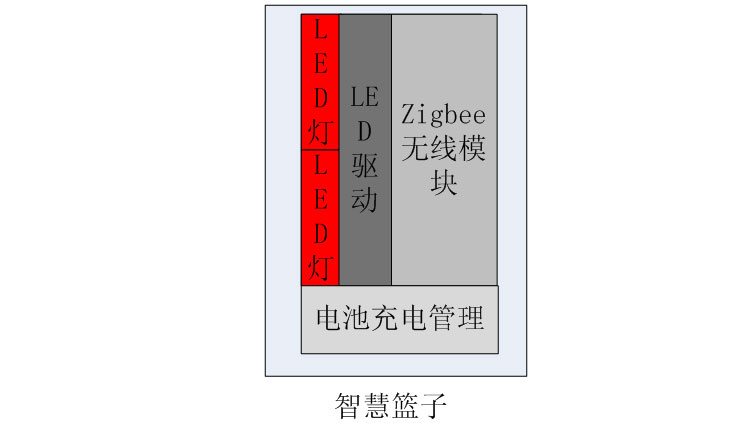

      智慧藥籃子的內部結構如圖所示，由廣州曉網科技定制產品，集成雙色LED燈，LED燈驅動電路，Zigbee無線通信模塊和內置鋰電池充電管理單元。

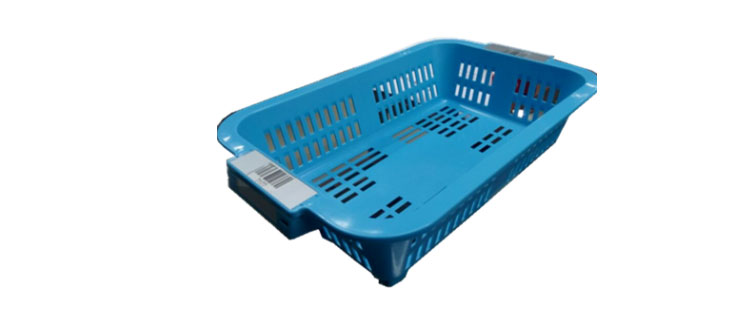

    當ZigBee模塊收到PC端發送過來的指令時，將驅動LED閃爍，提示病人可以來取藥了，藥籃子上的亮燈屏位置持續閃爍綠燈5秒，電子藥籃以亮燈屏位置每隔4秒閃爍紅燈0.7秒來顯示電池低電量時提醒（可按醫院要求修改），外置的USB接口可以對電池進行充電，產品的內置鋰電池充電管理單元可以防止短路和過沖等問題，藥籃子外觀如下：

2.以太網轉Zigbee網關

      以太網轉Zigbee網關的作用是實現zigbee信號和互聯網信號的相互轉換，通過TCP/UDP方式開發，無縫的接入計算機。此類設備也是曉網電子的標準產品，無需再次開發。

■   型號：ZigBee轉以太網網關WGT2422Z-E

■   ZigBee無線傳輸速率：250Kbps、500Kbps 和 1Mbps 可選；
■   發送功率：-50dBm ~ +22dBm 可選；
■   射頻特性：輸出功率：+22dBm，接收靈敏度：-106dBm，鏈路預算：128dBm
■   以太網接口：RJ45,10/100M自適應；
■   接口保護等級：內建2kV浪涌保護；
■   支持協議：ETHERNET、ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、DNS
